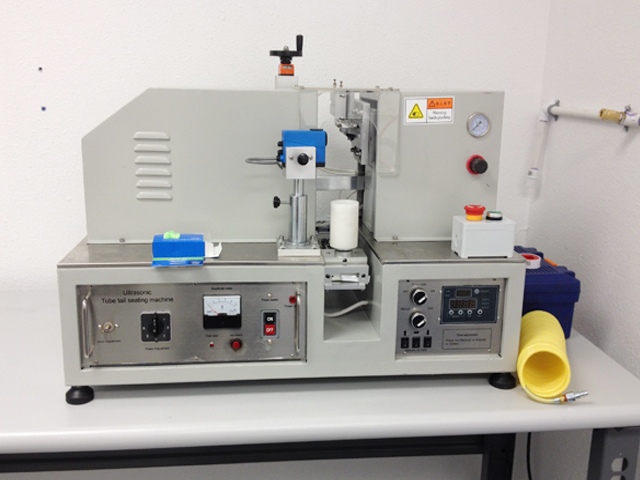

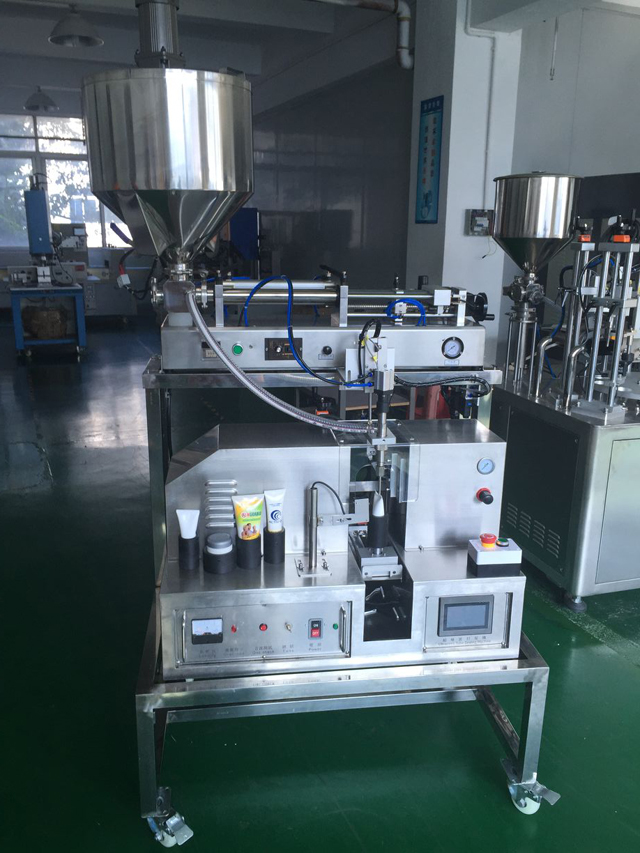

Semiautomatisk rørfyldningsmaskine med ultralydsforseglingsudstyr

• Model: VK-TFS-002U
• Strømforsyning: 220V/50HZ/Enkeltfaset
• Effekt: 1500w
• Frekvens: 20Khz
• Rørlængde: 40-280mm
• Rørdiameter: 10-80mm
• Påfyldningsvolumen: A: 5-30ml B: 6-60ml C: 10-120ml D: 25-250ml E: 50-500ml (valgfrit)
• Størrelse: 735*670*1300mm
• Vægt: 130 kg

Se video

Funktion og anvendelse

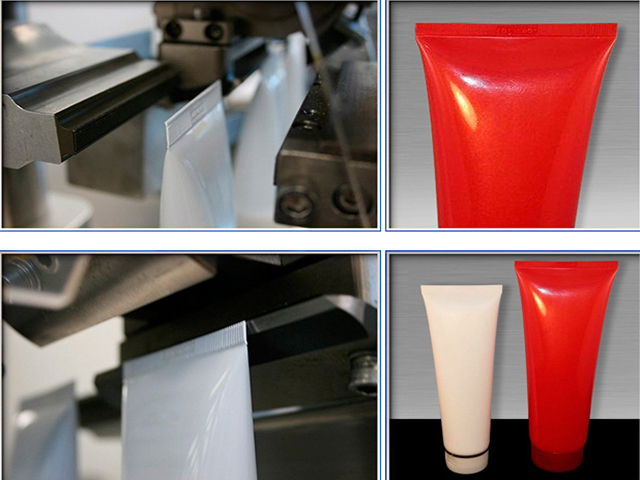

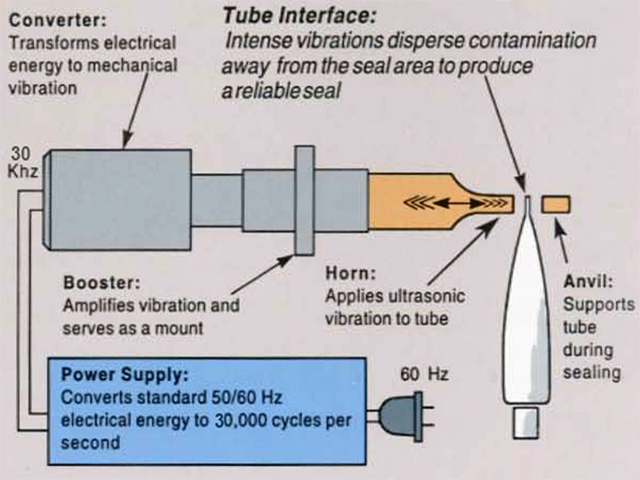

Brug ultralyd til at svejse blød plastrørhale. Behøver ikke klæbemiddel eller fyldstof eller opløsningsmiddel ved svejsning, forbrug ikke store mængder varme, og let at betjene, høj svejsehastighed, høj effektivitet.

Denne maskine er meget udbredt i tandpasta, kosmetik, medicinske produkter, fødevarer og industrielle tuber osv.

Hovedparametre

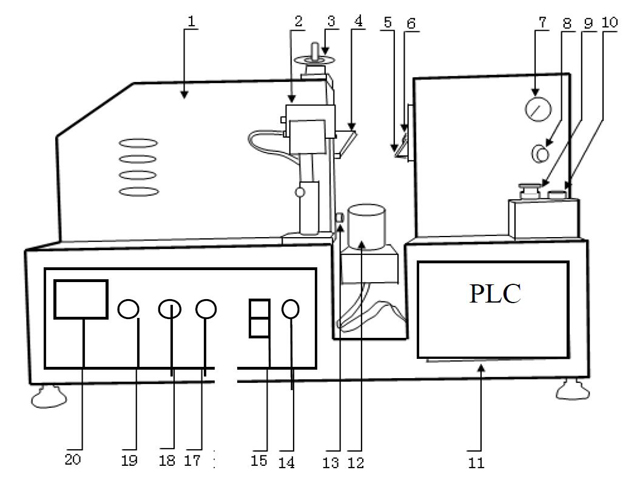

Layout for tætningsmaskine

1. Hoveddel
2. Sensor
3. Rørhøjdejustering
4. Forreste form
5. Rygform
6. Kutter
7. Gastrykmåler
8. Gastryk justering
9. Nødknappen
10. Start-knap
11. PLC
12. Holder
13. Justering af formspalten
14. Power lampe
15. Strømafbryder
16. Tune
17. OSC-tjek
18. Overbelastningslampe
19. Indlæsningsmåler

(Bemærkning: Tjek venligst den forreste formskrue, hvis den er med stærk lås, som bange, når transporten og skruen er løs)

Tætningsdel

• Motorstart: dette er for at styre rørholderen i gang
• Start af fødecylinder: dette er til styring af slangeholderens fodring
• Ultralydscylinderstart: dette er til kontrol af op- og ned-formen.
• Trimcylinderstart: dette er til styring af fræseren
• Fyld cylinder: Dette er til styring af påfyldningshovedets cylinderstjerne eller Stop, når manuel
• Fyld start: Dette er for at styre påfyldningsstjernen eller stop, når manuel
• Ultralydsstart: Dette er for at kontrollere frekvensen, det er det samme som "18. OSC check"
• Tube Orientation on: dette er for at styre Sense fra/til
• Tidsindstilling: Dette er til justering af forsinkelsestid/svejsetid/holdetid
• Forsinkelsestid: 0,80
• Svejsetid: Rør Dia 20, tiden vil ca.: 0,20, Rør dia 30, tiden vil ca. 0,40, Rør dia 40, tiden vil ca.
• Holdetid: 0,35

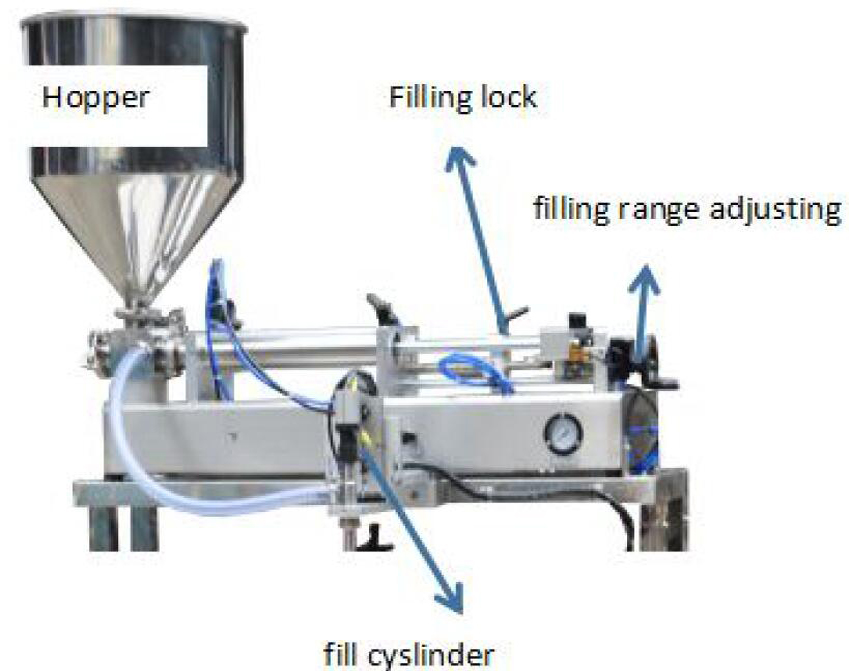

Fyldningsdel

Driftsproces

1. Tilslut strøm og trykluft korrekt (foreslå 0,5 MPa).
2. Tryk på afbryderknappen
3. Tryk på 'OSC check'-knappen og indstil 'Tune-knap' på samme tid. Pls ved hjælp af skruen på Tune-knappen kan du dreje til venstre eller højre, mens du finder minimum af 'Signal light' (det vil være omkring lavt end 1A ) fast 'Frekvensjustering'. (tryk ikke på 'OSC check' kontinuerligt, tryk på den med mellemrum)
4. Sæt røret på holderen.
5. Tryk på 'Ultralyd cylinder start', for- og bagform lukkes. sæt 'Moulds gap adjustment', lad to forme bare røre og ingen mellemrum. Tryk på 'Cutter Controller' og bekræft, at skæreren vil fungere problemfrit. (skal sætte plastikrøret på rørholderen, når du justerer)
6. Sæt den forreste form og den bagerste form og skærer i den oprindelige position.
7. Sæt slange på 'Holder' og tryk på 'Fodercylinder start', røret vil løbe mellem to forme. Juster om nødvendigt højden på holderen. (foreslå, at røret er højere end bagformen 2 til 3 mm)
8. Sæt røret tilbage til den oprindelige position.
9. Indstil til automatisk status, tænd sensoren, hvis røret har farvekode, ellers sluk for det.
10. Tryk på 'Auto' maskinen vil arbejde automatisk.

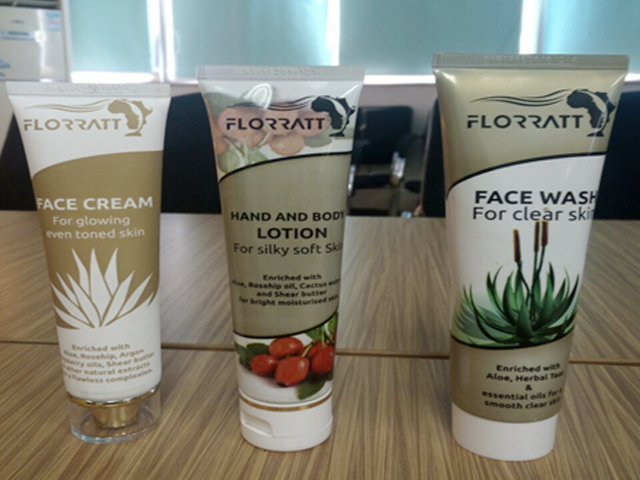

Prøver

Fejl og afhjælpning
