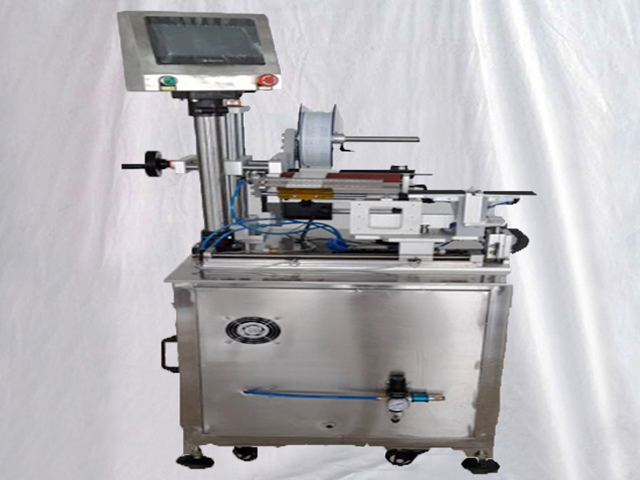

Semi-automatisk netledning Kabel Wire Sticker Flag Labelmaskine

• Model: VK-T807
• Mærkningspræcision: ±1 mm (ekskluder produktetikettens afvigelse)
• Mærkningshastighed: 20 ~ 40 stk/minite (det er op til produktstørrelse)
• Gældende produktstørrelse: 20≤længde≤300mm, 20≤bredde≤200mm
• Gældende etiketstørrelse: 20≤længde≤150mm, 20≤bredde≤150mm
• Maskinstørrelse: 970*790*1440mm
• Lufttryk: 0,6Mpa
• Strøm: 220V, 50/60HZ/140W
• Vægt: 99KG

Se video

Manuel rund overflade-trådmærkningsmaskine opnår semi-automatisk mærkning af den selvklæbende etiket eller klæbende film på ledningsvandrøret, skruetrækker osv.

Sådan fungerer maskinen:

Mærkemaskine er baseret på PLC som kernen, modtager signaler og styrer arbejdet i alle systemer. Når du træder på pedalkontakten, vil signalet blive sendt til PLC'en og behandlet i henhold til et sæt programmer.

Fuldfør derefter processerne med at fjerne etiket og fodring af etiket ved at starte på stepmotorstyringssystemet. Samtidig vil etiketpositionssensoren (også kendt som elektrisk øje) altid være opmærksom på afstanden ved etiketten, der går igennem.

Når en etiket går igennem, sender sensoren signalet til PLC med det samme. Derefter sender PLC'en ifølge et sæt programmer signalet til stepmotorstyringssystemet om at stoppe og starter på mærkningssystemet for at fuldføre mærkningsprocessen.

Arbejdsprincip

Transmissionssystem:

Stepmotoren giver strøm til at strippe etiketter gennem det synkrone bælte, der driver trækmekanismen og materialemodtagelsesmekanismen, for at opnå stripning af etiketter og genbrug af Glassine-bagsidearket.

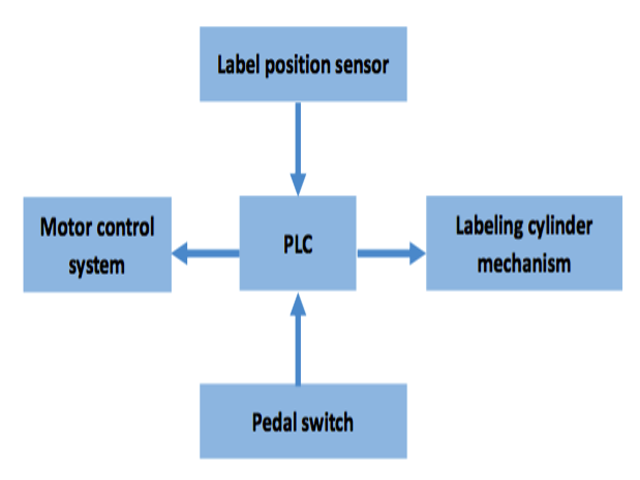

Kontrolsystem:

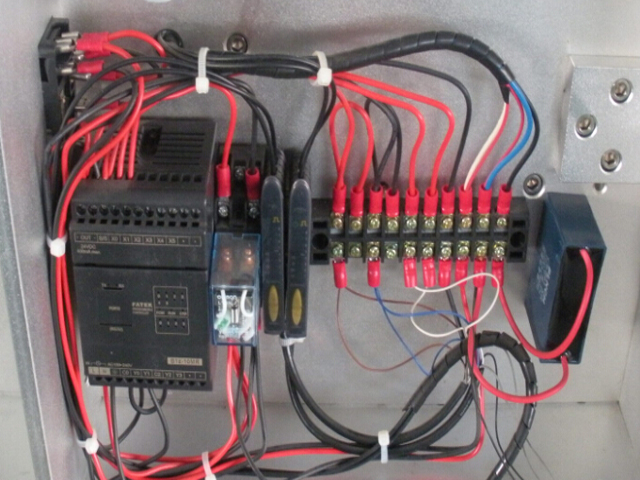

Denne maskine styres ved hjælp af el og gas. Signalet fra det elektriske øje (SICK-sensor) og pedalkontakten vil blive overført til PLC for behandling, for at opnå alle processer med stripning af etiketter, mærkning og optælling.

Anvendelse af trådetiketteringsmaskine:

Gældende produkt: De lange runde produkter, som skal mærkes med papiretiket eller filmetiket på overfladen;

Gældende brancher: Udbredt i el, medicin, plast, industrier osv.

Tekniske egenskaber for trådetiketteringsmaskine:

Lille struktur fylder mindre og er nem at flytte og læsse.

God mærkningspræcision og stabilitet; Pæn, ingen rynker, ingen boble.

Den er nem at bruge og justere. De nye arbejdere kan nemt bruge eller justere det efter simpel træning.

Stabil drift.

Tekniske data:

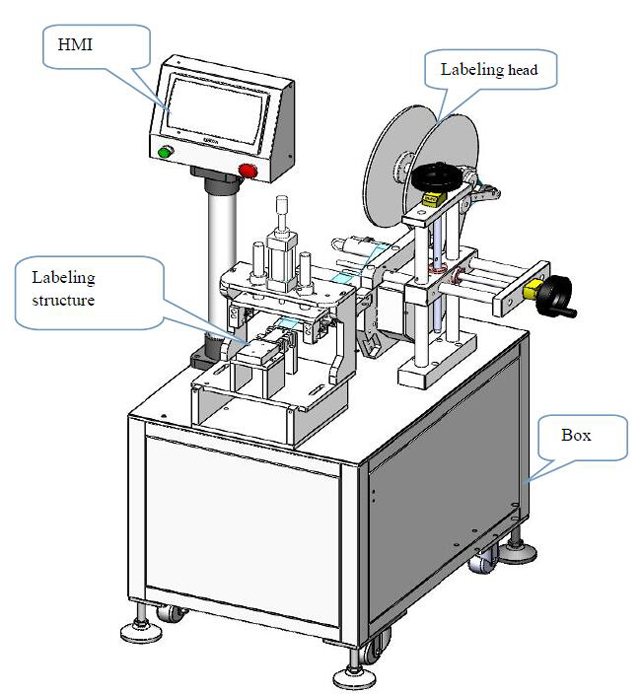

Konfiguration:

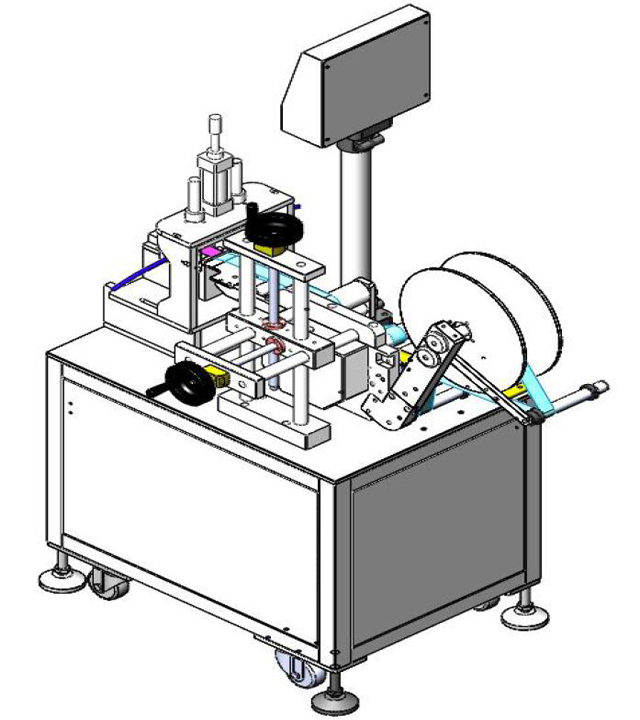

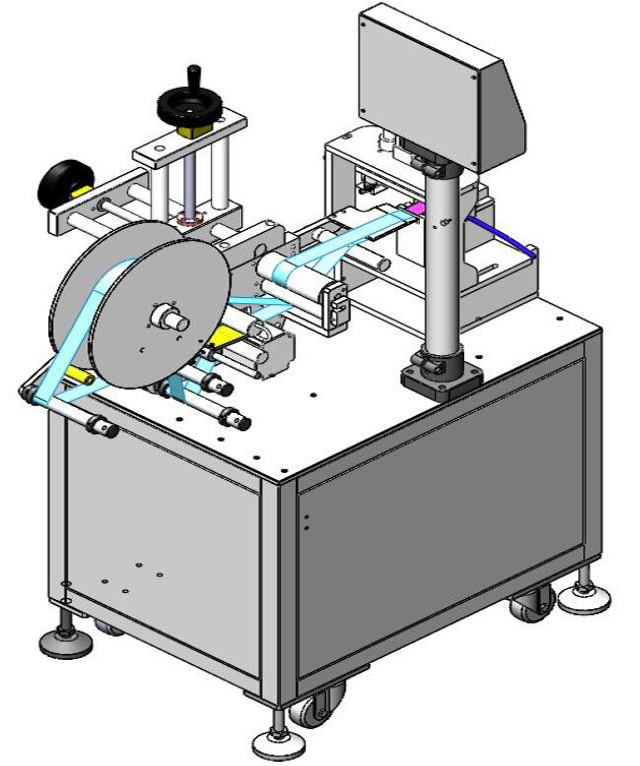

Anden tegning

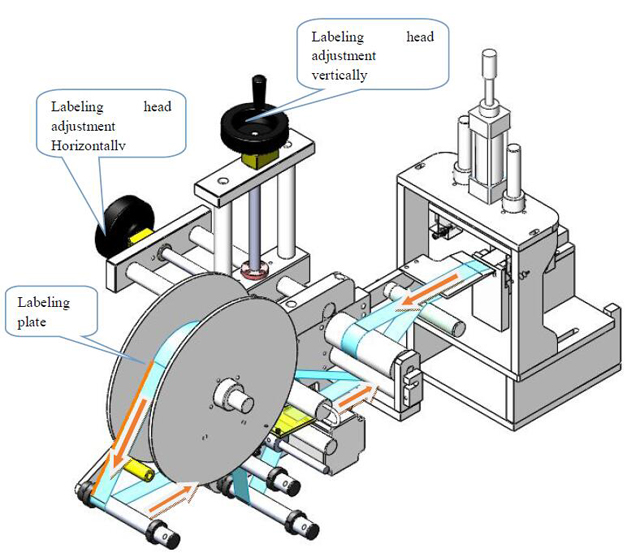

Mærkningshoved

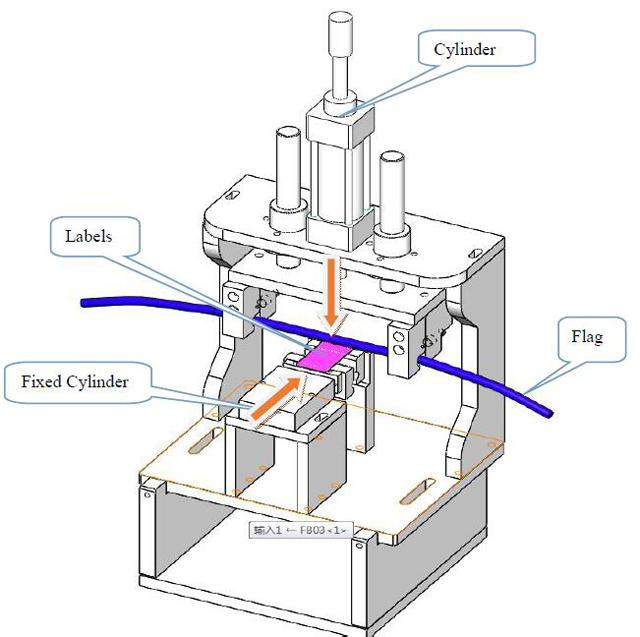

Mærkningsstruktur

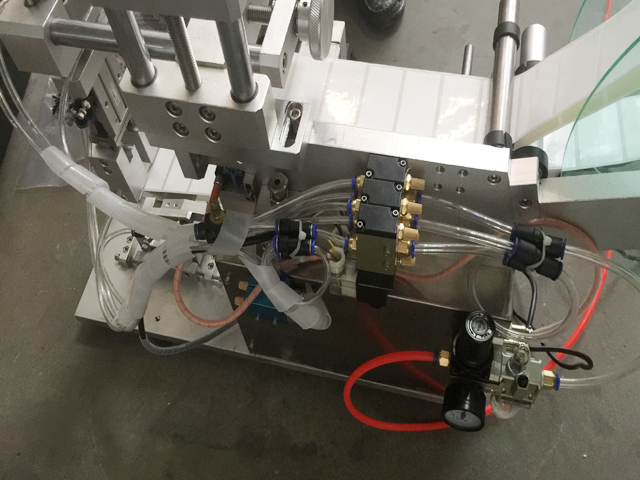

Set bagfra af etiketteringstrådmaskine

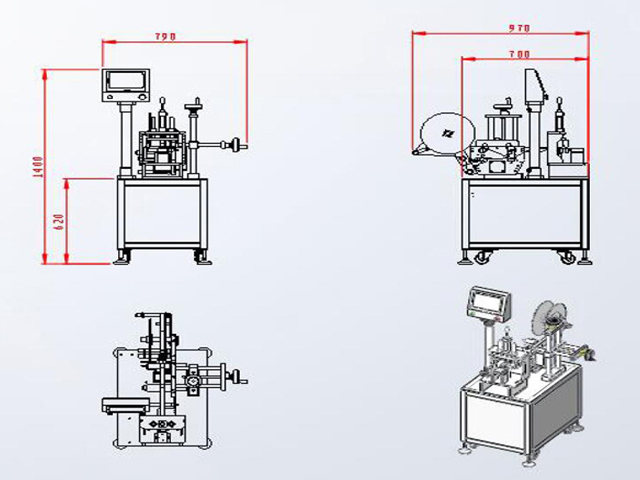

Størrelsestegning af trådetiketteringsmaskine halvautomatisk:

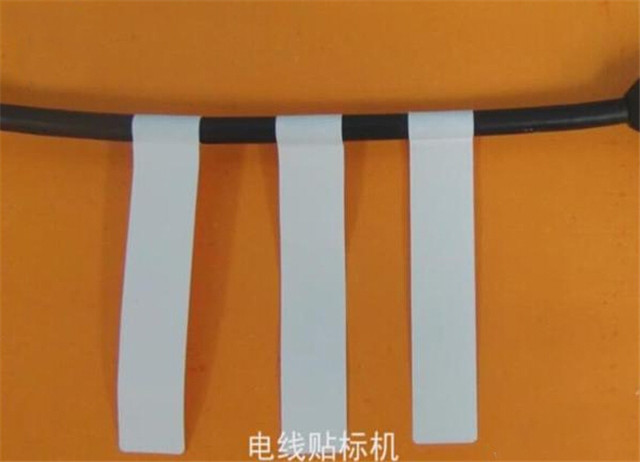

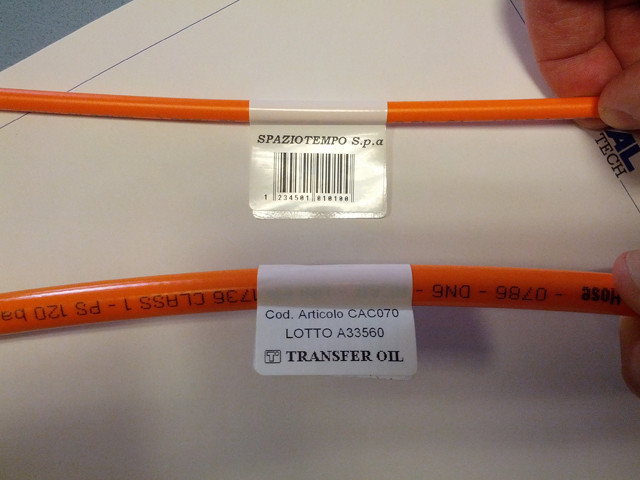

Mærkning af prøver:
