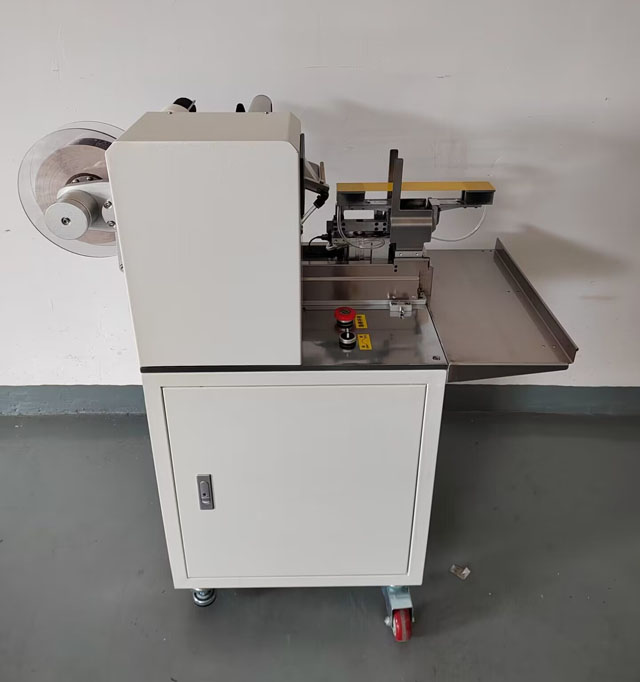

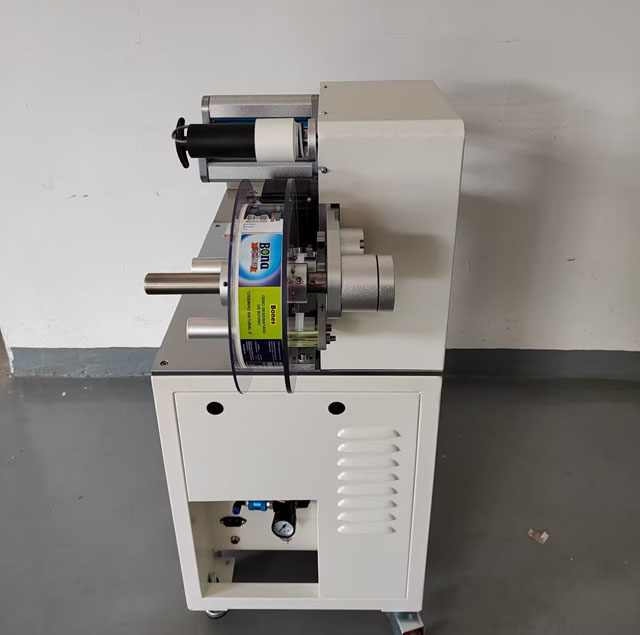

Semi Automatisk Flag Label Applikator Til Hunde Bone Pet Food Emballage

• Denne maskine bruges til at folde mærkning af ledningsnet og runde stænger samt hundeknogler Pet produkter rør etc;
• Gældende etiketparametre: Indvendig diameter af etiketspolen 76 mm, ydre diameter Max 240 mm; (Andre specifikationer skal tilpasses),
• Etiketmateriale: PVC, PET, klud, papir osv.
• Etiketspecifikation: i henhold til den specifikke maskine.
• Mærkningsnøjagtighed: ± ≤ 0,2 mm;
• Kapacitet: 1500 Stk/H;
• Lufttryk :0,4-0,6Mpa Luftforbrug 0,15m3/min
• Strømforsyning 220V/50-60HZ/Enkeltfase (amerikansk standard kan tilpasses)
• Samlet dimension: 630 * 740 * 1040 mm (L * B * H);
• Maskinens vægt: omkring 86 kg;

Semi-automatisk flag-foldemaskine ("Flag" er et udtryk, der bruges af industrien til at betegne et mærkesignal, der får opmærksomhed, som advarer forbrugerne om at læse etiketten omhyggeligt på grund af væsentlig ny information).

Et flagmærke er en ideel produktløsning til at identificere produkter og til at skelne dem fra hinanden. Hvis du har mange lignende produkter, der ligner hinanden, kan flagetiketten tilbyde dig en måde, hvorpå du bedre kan identificere dem. For eksempel bruger computerkabler denne type etiket meget. Men flagmærket er også almindeligt i smykker. Her mærker butikker individuelle ringe, armbånd og halskæder med et flagmærke.

Med en flaglabel kan du på en enkel, men effektiv måde identificere formålet med et produkt (VGA af HDMI-kabel). Navneflagetiketten stammer fra til det "flagelement", der oprettes på grund af etikettens anvendelse. Flagetiketter er produceret på robust materiale og er placeret rundt om et bestemt produkt.

Udover at organisere dine produkter giver et flagmærke også dit produkt mere visuel appel. På den måde skiller du dig ud fra konkurrenterne og har ekstra plads til din produktinformation.

Brug flagetiketter til funktionelle såvel som kommercielle formål.

Først og fremmest mange tak, fordi du har valgt vores produkt - semi-automatisk flagfoldemaskine. For at give fuldt ud spil til funktionerne i dette produkt og sikre din sikkerhed og interesser, bedes du læse denne vejledning omhyggeligt før installation.

Sikkerhedsforanstaltninger ved betjening af den halvautomatiske mærkatetiketter:

• Før du tænder for strømforsyningen, skal du bekræfte strømforsyningsspændingen (AC220V), lufttryk 4-6 kg, og den eksterne strømforsyning skal være pålideligt jordet.
• Bloker ikke kabinettets kølehul.
• Det er forbudt for ikke-professionelle teknikere at åbne sagen.
• Det er strengt forbudt at røre ved aktionsområdet, når udstyret er i drift.
• I tilfælde af udstyrsfejl skal du først slukke for strømafbryderen, og vedligeholdelse er strengt forbudt.

Ydeevne og parametre for semiautomatisk flagtype-etiketteringsmaskine:

• Denne maskine bruges til foldning og mærkning af ledningsnet og runde stænger samt hundeknogletyggeprodukter til Pet;
• Gældende etiketparametre: Indvendig diameter af etiketspole 76 mm, ydre diameter Max240 mm; (Andre specifikationer skal tilpasses),
• Etiketmateriale: PVC, PET, klud, papir osv.
• Etiketspecifikation: i henhold til den specifikke maskine.
• Mærkningsnøjagtighed: ± ≤ 0,2 mm;
• Kapacitet: 1500 Stk/H;
• Samlet dimension: 630 * 740 * 1040 mm (L * B * H);
• Maskinens vægt: omkring 86 kg;
• Gældende type: i henhold til den specifikke model.

Hundeknogleprøver:

Betjeningsvejledning på semiautomatisk etiketmaskine:

Installation:

1. Flyt udstyret til den nødvendige installationsposition.
2. Tryk på universalhjulsbremsen og fastgør universalhjulet for at gøre det stabilt.

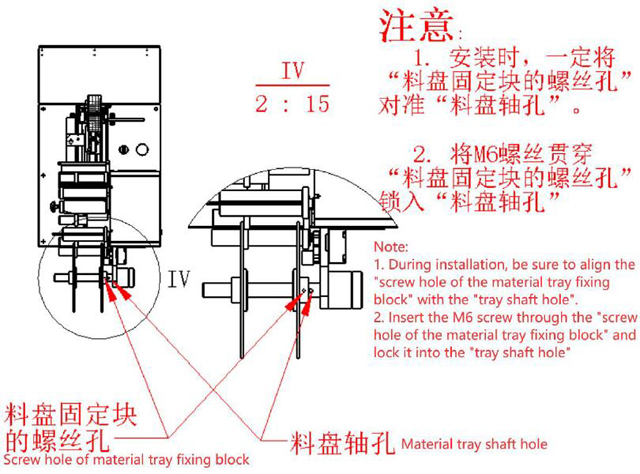

3. Montering af etiketplade: under installationen skal du sørge for at flugte "skruehullet på bakkefastgørelsesblok" med "bakkeskafthullet", og lås M6-skruen gennem "skruehullet på bakkefikseringsblokken" ind i "bakkeskafthullet" "

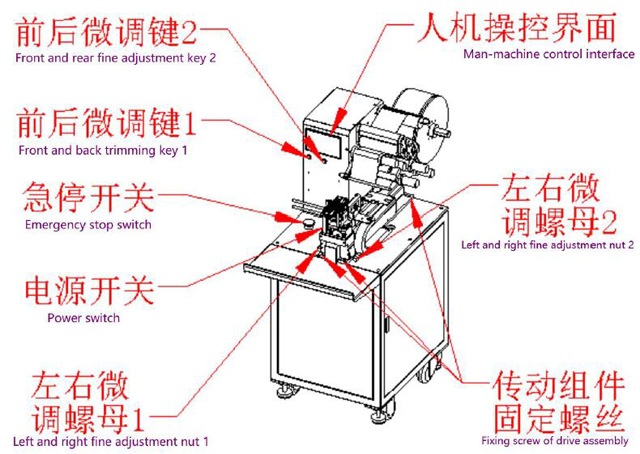

Udstyrsudseende, vigtige dele og menneske-maskine kontrolgrænseflade

Vigtige dele.

Hovedskærm.

• Batchmængde: Når det faktiske output er større end eller lig med det planlagte output, holder udstyret op med at fungere.
• Mængde: Udgangstælleren kan nulstilles ved at trykke på "Set Zero"-tasten.
• Mærkning er blevet låst op (mærkning startet)/låst (mærkning suspenderet):
• Efter at have stoppet mærkning i et vist tidsrum ("selvlåsende" i skærmen "manuel kontrol kan indstille tiden, enheden er "sekunder"), vil systemet automatisk låse (mærkning suspenderet), og trykke på denne knap for at låse op.

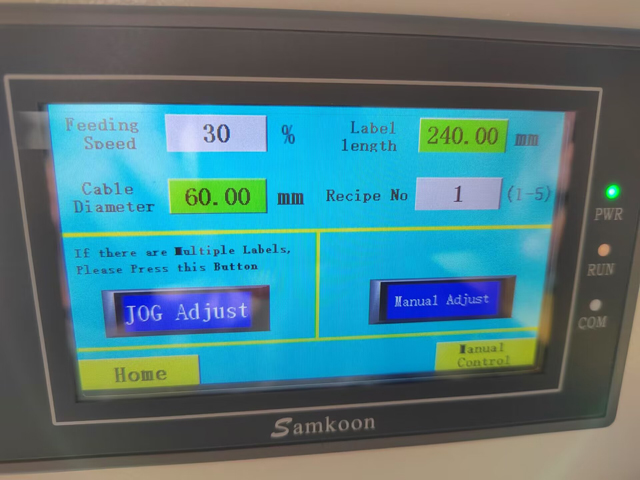

Parametre.

• Fremføringshastighed: A. Det refererer til hastigheden af etiketstripping fra strippingpladen, justeret med 0-100%.
• Etiketlængde: Længden af en enkelt etiket, i mm.
• Opskrift nr: Fem grupper kan reserveres.
• Jog: Klik på denne tast, og systemet vil automatisk ud af etiketten én gang.
• Langt tryk og etiket ud: tryk og hold denne tast nede, indtil "OK" vises, og etiketlængden beregnes automatisk én gang.

Manuel kontrol

• Etiketmodtagelsesforsinkelse: Tiden til pause, efter at etiketten er færdig, og den etiketabsorberende plade er åbnet.
• Etiketpladens hastighed: hastigheden af indikatorhovedet, der modtager etiketten, justeret med 0-100%.
• Etiketlængde: styr længden af etiketafskalning fra etiketpladen, i mm.
• Aktuel position: Realtidspositionsafstandsvisning af etikettransmissionsmodulets glidende enhed: mm;
• Forsinket mærkning: Efter at induktionskontakten er udløst af ledningen, vil mærkningen blive forsinket.
• Selvlåsende: Indstil, hvor længe den automatisk låses, efter at etiketten er stoppet.
• Fremad: Tryk på "Fremad"-tasten, etiketdrevmodulet vil glide fremad, og denne funktion kan justere afstanden til mærkets modtageposition.
• Tilbage: Tryk på "Tilbage"-tasten, etiketdrevmodulet vil glide bagud, og denne funktion kan justere afstanden til etikettens oprindelige position.
• Nulstil: Tryk på nulstillingstasten for at returnere etikethovedet til nul.
• Rørblæsning: Klik på denne tast for at blæse luften gennem røret.
• Standardsugning: Klik på denne tast for at aspirere standardpladen.
• Tilpasning: tryk på "tilpas"-tasten, og luftcylinderen, der er fastspændt af den lige blanke plade og de øvre og nedre bevægelige cylindre på ledningsnettets placeringsmodul, vil bevæge sig,
• Etiketblæsning: Klik på denne tast for at aspirere etiketpladen til blæsning.
• Mærk ud: Tryk og hold denne tast nede for at mærke ud.
• Seriel handling/enkelt handling: seriel handling refererer til fuldførelsen af en produktionscyklus hver gang den udløses, og enkelt handling refererer til fuldførelsen af en enkelt handling hver gang den udløses.

Driftsmetode:

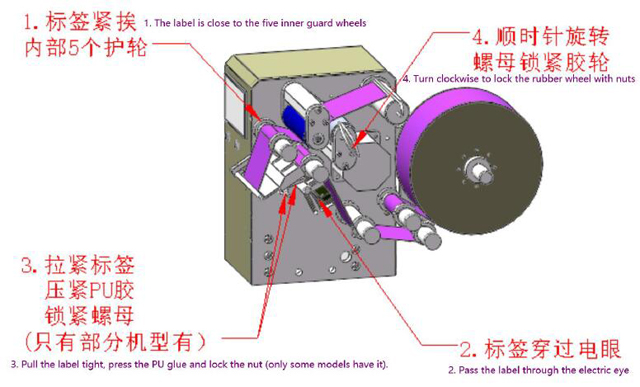

For montering af etiketten skal etiketten monteres på etiketafisoleringsmodulet som vist i figuren nedenfor.

Start op

Drej strømafbryderen med uret for at tænde for strømmen. Tryk på nødstoptasten, og drej den med uret for at nulstille.

Linjeskift og maskinjustering

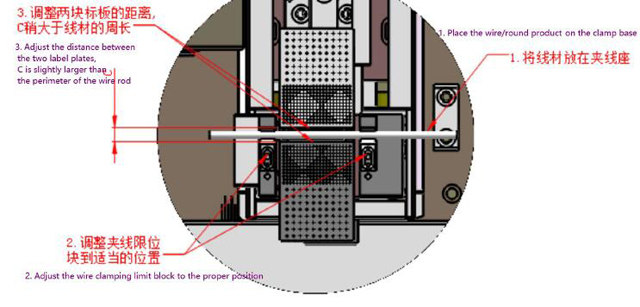

I henhold til ledningens diameter justeres afstanden mellem ledningsbasen og kortet som vist på figuren nedenfor

Indtast henholdsvis bredden af bagsidepapiret og diameteren af tråden i breddesøjlen for bagsidepapiret i figur 3.

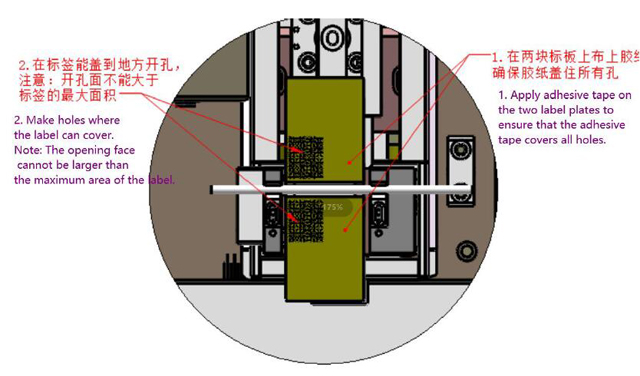

Påfør tape og lav huller

Forsiden og bagsiden af etiketten er ikke justeret

I produktionsprocessen, hvis etiketten ikke er justeret foran og bagpå, kan du justere den direkte i kolonnen "Bund papirbredde", Du kan også klikke på "for- og bagside finjusteringstast 1" og "for- og bagside fin" justeringstast 2" for at justere og ændre 0,1 mm hver gang du klikker.

Etiketten til venstre og højre er ikke justeret

Hvis venstre og højre side af etiketten ikke er justeret, efter at etiketten er foldet på midten, skal du først løsne de fire fastgørelsesskruer på drevenheden, og derefter justere venstre og højre finjusteringsmøtrikker i henhold til etikettens afvigelsesretning og grad. , og lås til sidst de fire fastgørelsesskruer på drevenheden.

Vedligeholdelse af flagtypeetiketter Applikatorudstyr:

• Kraftig tryk er strengt forbudt, hold venligst rent til enhver tid;
• Smør og vedligehold maskinen efter planen;
• Tilsæt smøreolie til den bevægelige position af etiketpladen en gang om måneden
• Kontroller jævnligt, om der er smøreolie i olie-vand-udskillerens oliebæger. Hvis ikke, genopfyld det i tide.
• Kontroller sliddet på synkronremmen i alle dele af maskinen hver tredje måned
