Halvautomatisk kabeltrådsmærkat Udskriv-påfør foldemærkemaskine

Semi-automatisk kabeltrådsmærkat Udskriv-påfør foldemærkemaskine

Model: VK-T807
Mærkningsnøjagtighed: ±0,2 mm;
Mærkningshastighed: 1500-1800 stk/H
Lille ledningsdiameter Type: Hastighed 2000p Stk/H
Gældende produktstørrelse: Basistype: Diameter: 6~15mm
Lille diameter Type: 1 ~ 5 mm
Type med stor diameter: Mere end 15 mm skal tilpasses
Gældende etiketstørrelse: Længde: 25~210mm Produkter uden for dette område skal tilpasses. Bredde: 10~65mm
Samlet størrelse: 850*650*1300 Længde × Bredde × Højde, den lange etiket vil øge bredden
Egnet strømforsyning: 220v/50hz;
Samlet vægt: 128 kg.

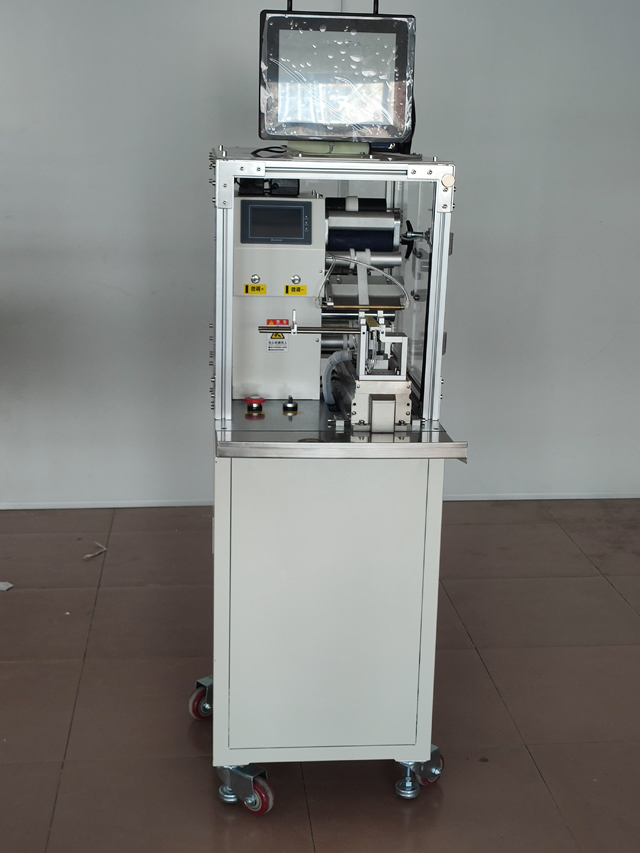

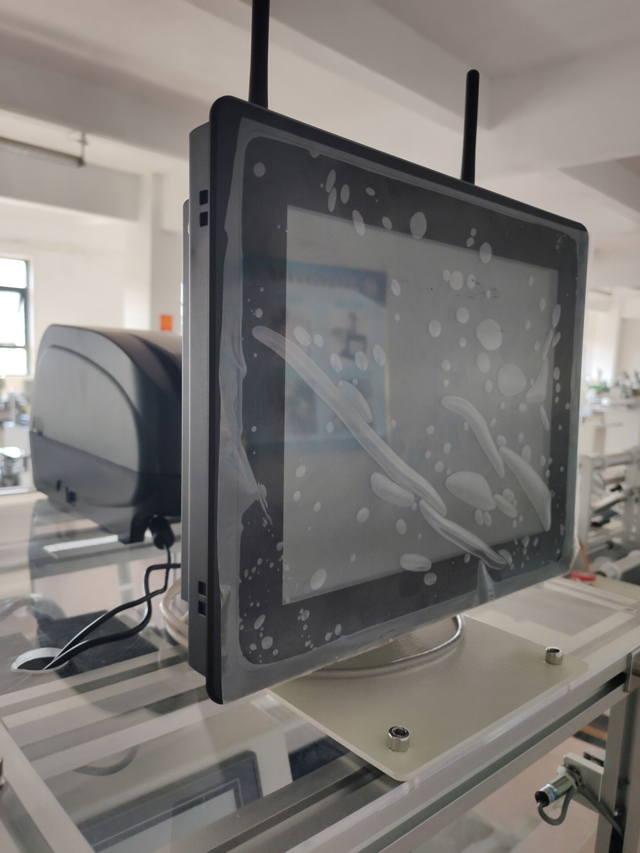

Qr-koder med realtidsprinterdel

Standardmodellens tekniske parametre, andre specielle krav og funktioner kan tilpasses.

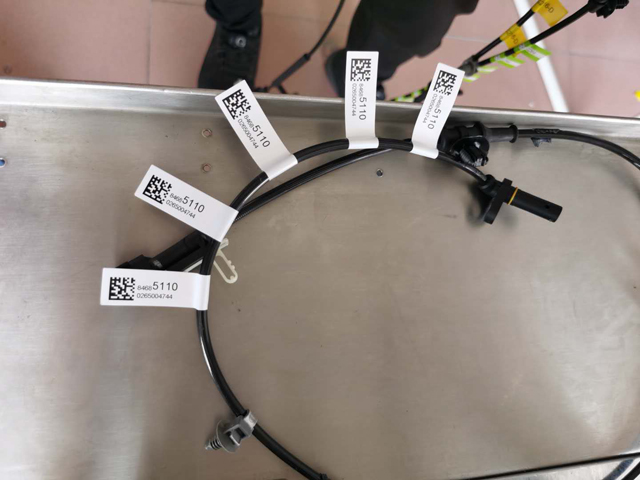

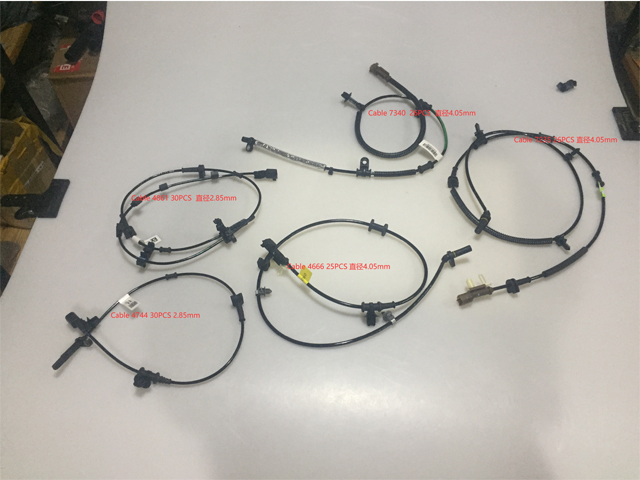

Anvendelig til foldning af etiketter på alle slags ledninger og kabler, såsom strømledninger, perifere computerkabler, elektroniske sensorkabler, hovedtelefonkabler, strømledninger, fiberoptiske linjer, kabelledninger, piplekabler, USB-kabler, kabler til fax/printere osv.

Gælder for bred vifte af produktstørrelser, let at justere og erstatte forskellige produkter.

Driftsproces:

Kerneprincip: Sensoren registrerer produktet, der passerer forbi, returnerer signal til mærkningskontrolsystemet, signal behandles via PLC-behandling, leverer etiketten til den forudindstillede produktposition på passende tidspunkt, når produktet flyder gennem dækmekanismen, vil etiketterne være dækket fast, mærkning handling er fuldført.

Procedure: Sæt på produkt -> Produktdetektion (automatisk) -> mærkning (automatisk) -> Afdækning (automatisk) -> saml mærket produkt.

Funktioner

Bred vifte af applikationer, velegnet til forskellige produktspecifikationer;

Praktisk brug, bred vifte justering, mærkning på forskellige specifikationer produkter.

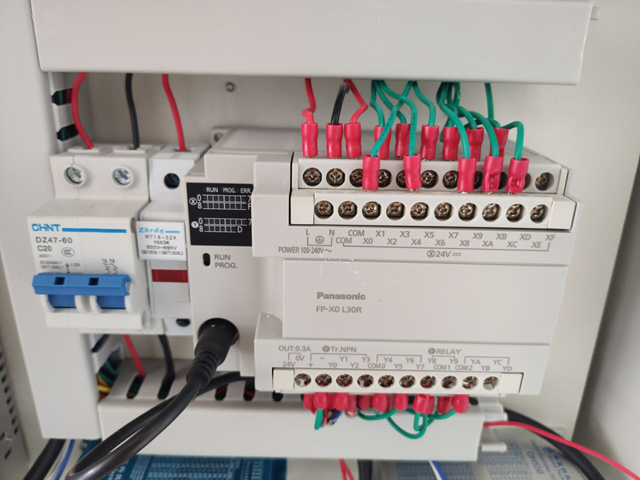

Høj stabilitet, avanceret elektronisk kontrolsystem bestående af Panasonic PLC Tyskland mærke elektrisk øje, støtteudstyr 7 × 24-timers drift;

Anvendelsesområde:

Gældende etiket: selvklæbende etiket/film, elektronisk overvågningskode, stregkode og så videre.

Anvendelse: ledning og kabel, stor bredde, multi-specifikationer, højpræcisions foldeetiketter.

Gældende industri: Udbredt i elektronik, ledninger, kabler og andre industrier.

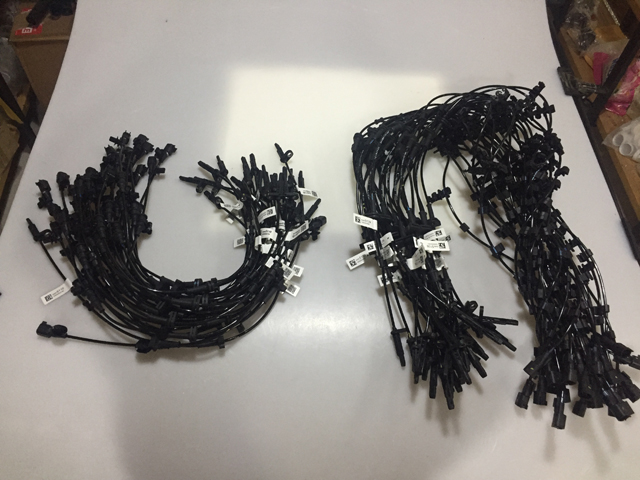

Anvendelse: ledningsmærkning, mærkning af computerperiferi, USB-kabel osv.

Foldeanordning kan justeres, ikke-produktsortiment kan tilpasses efter kundeprøver.

Hvordan betjener man etiketteringsmaskinen?

Bekræft venligst strømforsyningsspændingen (ac220v), lufttryk 4-6 kgf, og den eksterne strømforsyning skal have pålidelig jording før driften.

Strømforsyning.

Bloker ikke kølehullet i chassiset.

Ikke-professionelle teknikere forbyder strengt åbning af chassiset.

Arbejdsområdet for kropskontakt er strengt forbudt, når udstyret betjenes.

Når udstyret svigter, skal strømafbryderen lukkes først, og den elektrificerede vedligeholdelse er strengt forbudt.

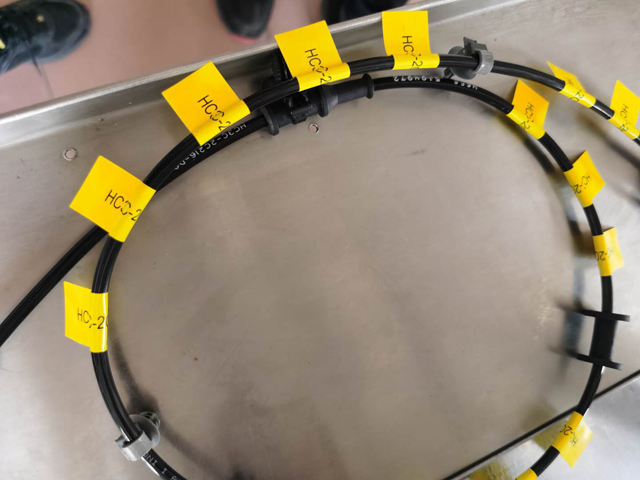

Maskinen bruges til foldning og mærkning af ledningsnettet og den runde stang.

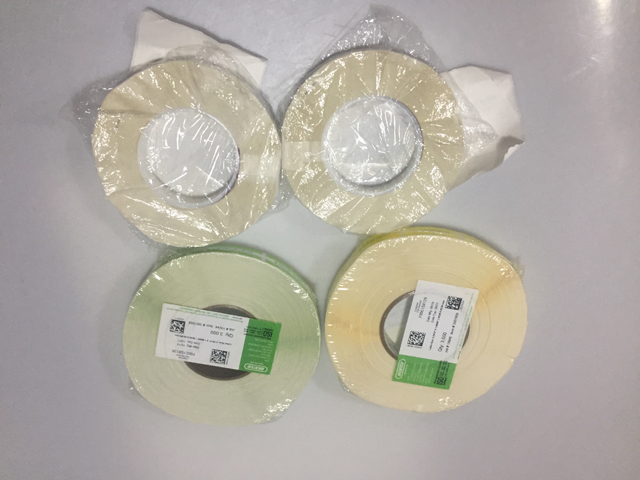

Gældende etiketparametre: etiketrullens indvendige diameter 76 mm og ydre diameter max 240 mm; (andre specifikationer bør fastsættes). Etiketmateriale: pvc, kæledyr, klud, papir og så videre; etiketspecifikation: i henhold til den specifikke maskine

Mærkningsnøjagtighed: = 0,2 mm;

Kapacitet: 1500 stk/t;

Udvendig størrelse: 630*740*1040 mm (l*b*h);

Maskinens vægt: omkring 86 kg;

Gældende ledningsnet: i henhold til den specifikke maskine

Driftsbeskrivelse

Installation:

Flytter enheden til den ønskede installationsposition.

Trampede universalhjulsbremsen og fikserede universalhjulet for at gøre det glat.

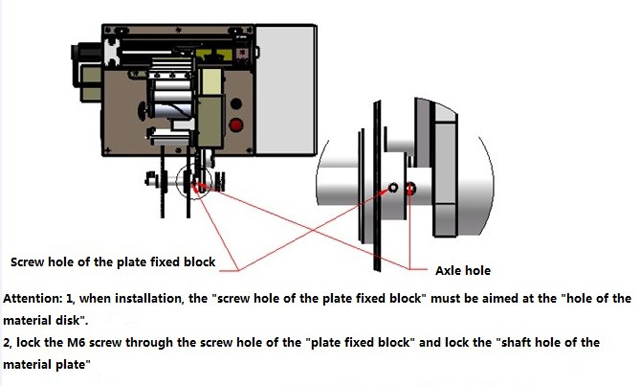

Mærkatplade: ved montering skal vi fastgøre "skruehullet på skivefikseringsblokken" til "materialeakselhullet", og skrue m6-skruen gennem skruehullet på materialefikseringsblokken og låse den ind i akselhullet på materialebakken.

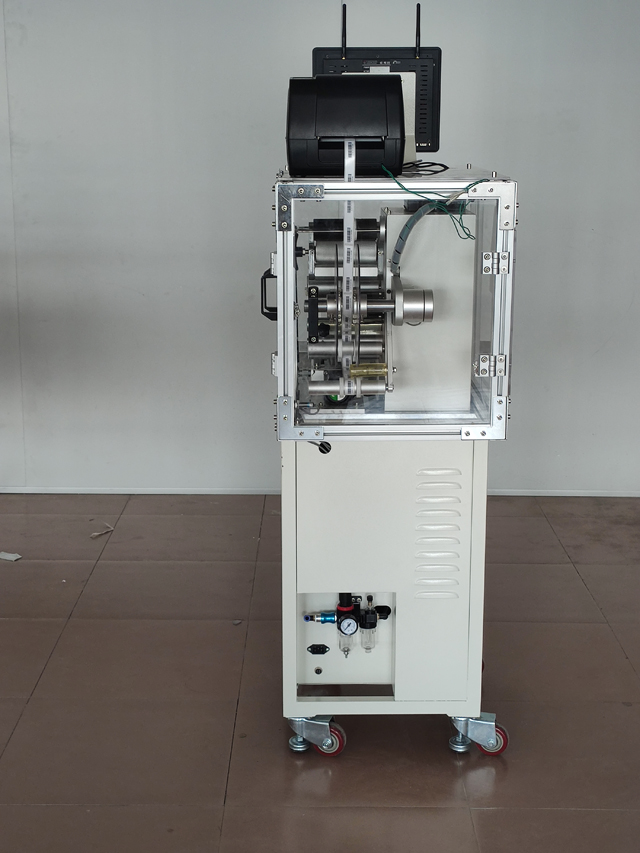

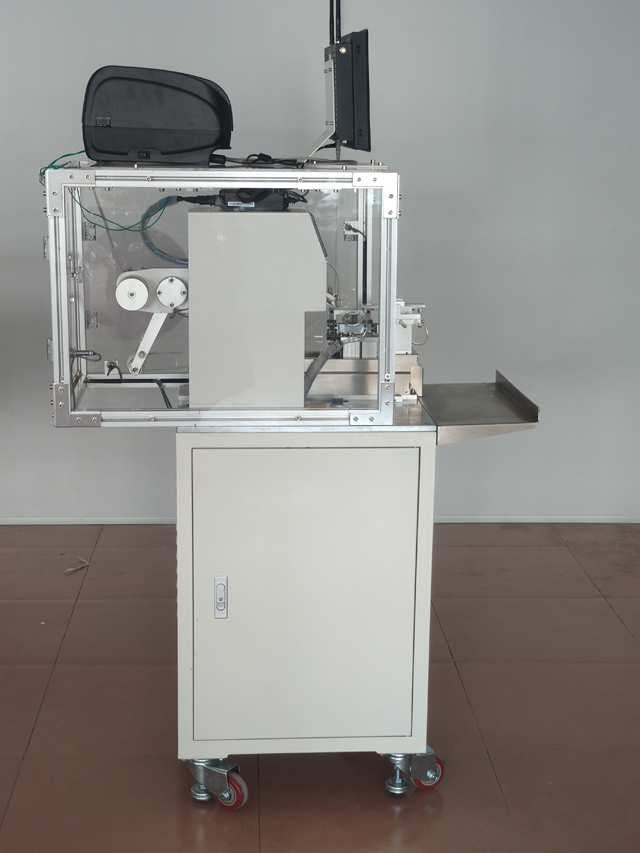

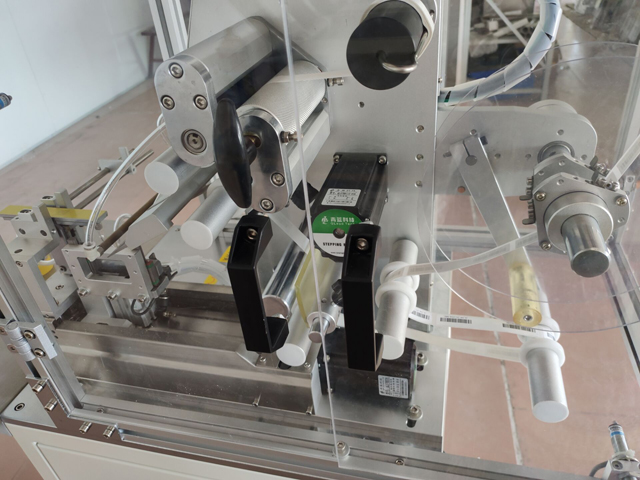

Udstyrsudseende, vigtige dele og menneske-maskine kontrolgrænseflade

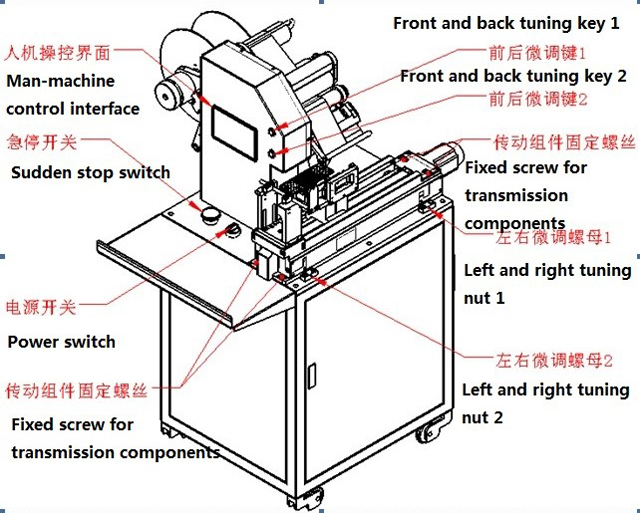

Vigtige dele.

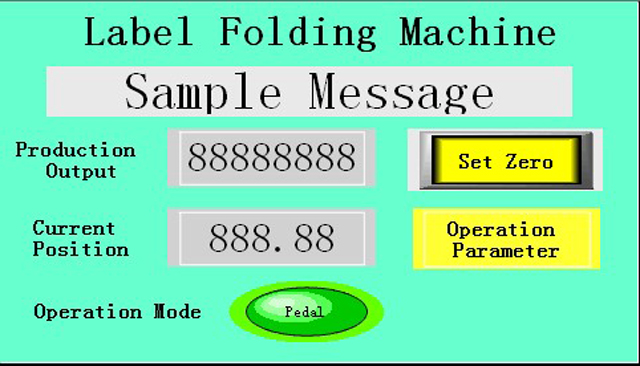

Hovedbillede.

Output: kapacitetstælling, tryk på "output nul"-tasten til nul;

Aktuel position: realtidspositionsafstandsvisningen af glidetilstanden for etikettransmissionsmodulet, enheden mm;

Driftstilstanden er "automatisk" og "fodslidbane" to slags.

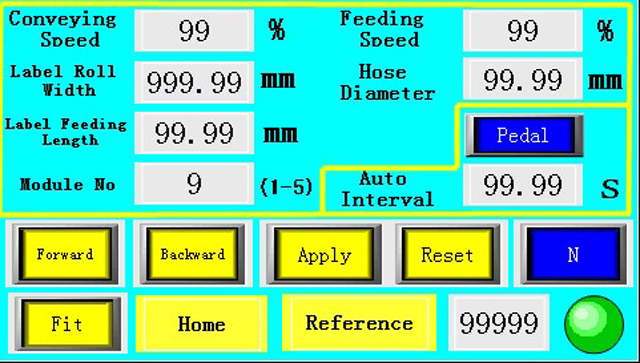

Brugerparametre

Standardkorthastighed: hastigheden af indikatorkortets drift, justeret i henhold til 0-100%.

Markeringshastighed: refererer til hastigheden af etiketten fjernet fra afstrygerpladen, justeret med 0-100%.

Nederste papirbredde: bredden af etiketpapiret, enhed mm.

Tråddiameter: enkelt ledningsdiameter input, flad wire eller multi wire input direkte for at bekæmpe dobbelt tykkelse, mm.

Markelængde: styr længden af etiketten fra afstrygerpladen, enhed mm.

Fremad: tryk på "frem"-tasten, tag-drevmodulet vil glide fremad, denne funktion kan justere afstanden til målpositionen.

Tilbage: tryk på "tilbage"-tasten, tag-drevmodulet vil glide tilbage til bagsiden, denne funktion kan fejlsøge afstanden til positionen af mærkningspunktet.

Tilpasning: Tryk på "tilpas"-tasten, den lige luftpladeklemmecylinder og ledningssætplaceringsmodulet vil flytte de øvre og nedre bevægelige cylindre. Denne funktion kan fejlsøge afstanden mellem ledningsnettet og vakuumpladens fastspænding.

Nulstil: Drej overskriften tilbage til nul efter nulstillingsknappen.

Elektricitet: efter udskiftning af de forskellige specifikationer for etiketbasispapiret, tryk længe på de elektriske taster for at lade systemet automatisk lære etiketter og bundpapirgennemtrængning.

Driftsmetode:

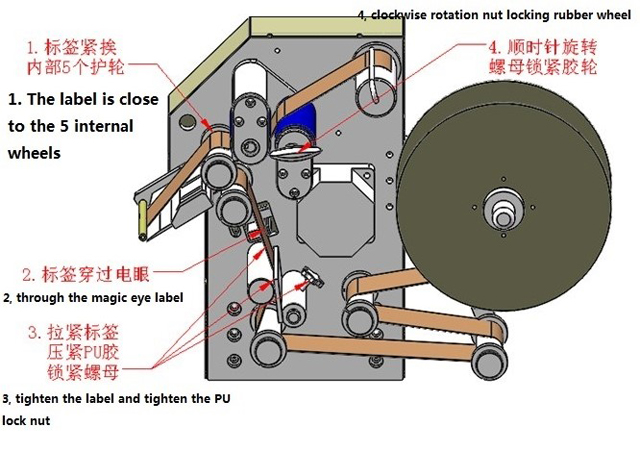

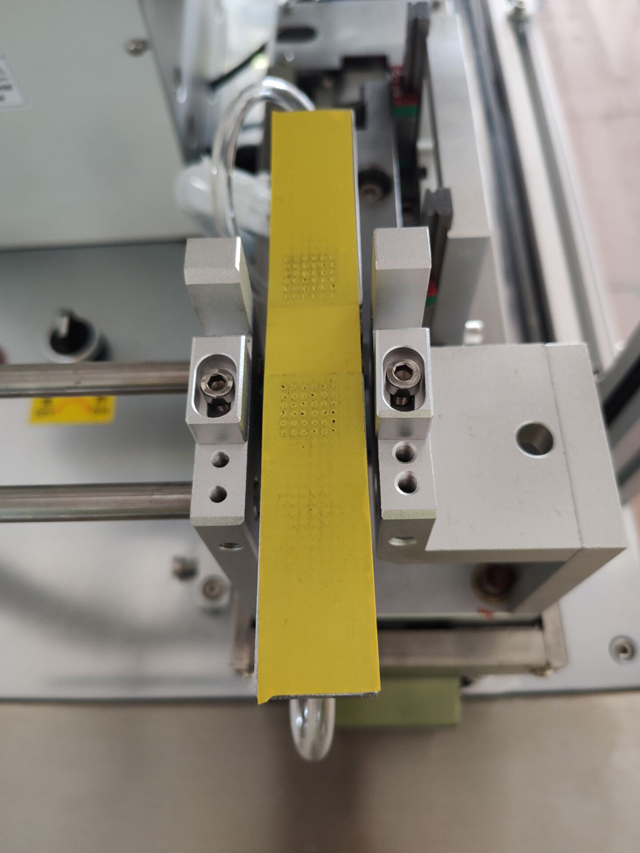

Etiketten er monteret, og etiketten monteres som nedenfor på strippermodulet.

Drej strømafbryderen med uret, og tænd for strømmen. Tryk på stop-tasten og drej med uret.

Skifte- og justeringsmaskine

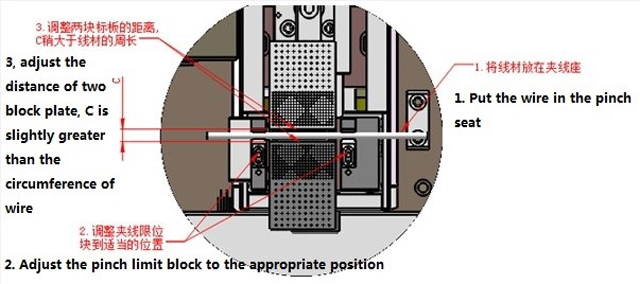

I henhold til ledningens diameter, justeringen, forbindelsessædet, afstanden mellem pladerne, såsom følgende figur

Indtast bredden af det nederste papir i bredden af det nederste papir i figur 3, og diameteren af tråden er input til diameteren af tråden.

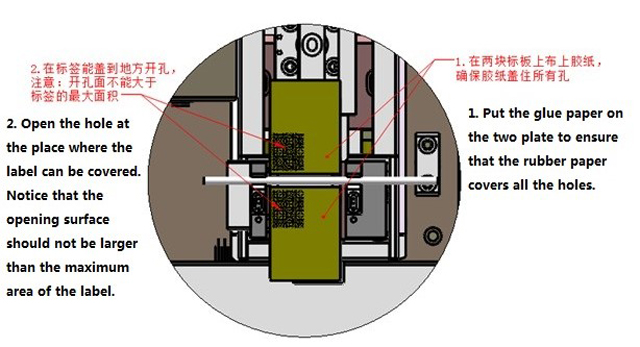

Selvklæbende tape og åbninger

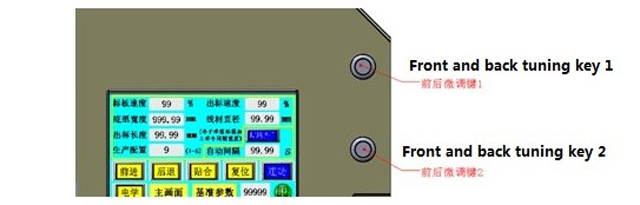

I produktionsprocessen, hvis etiketten ikke er justeret før og efter etiketten, kan den justeres direkte i kolonnen "nederste papirbredde". Kan også flytte "forreste og bagerste tonetast "1" forreste og bagerste mikrotonetast 2" justering, hver bevægelse for at ændre 0,1 mm.

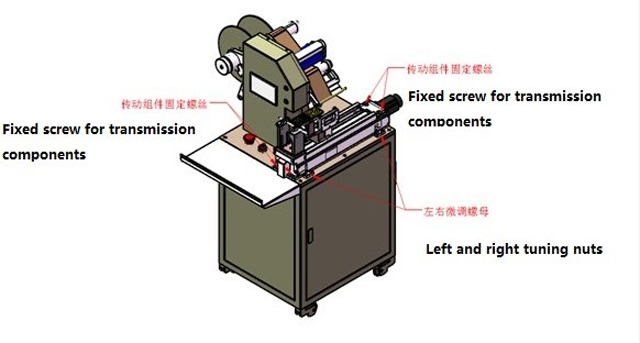

Mærk venstre og højre justeringsmaskine

Hvis etiketterne er foldet, hvis venstre og højre side ikke er justeret, skal de fire transmissionskomponenter løsnes løst, derefter skal venstre og højre trimmemøtrikker justeres i henhold til afvigelsesretningen og etiketternes grad. Til sidst skal de fire transmissionskomponenter låses.

Vedligeholdelse og vedligeholdelse

Forbyd strengt tryk, hold venligst rent til enhver tid.

For at smøre maskinen til tiden. Standardpladens aktive position tilføjes en gang om måneden. Hvis der er en smøreolietiming, skal du kontrollere separatorkop, hvis ikke rettidigt supplement.

Tre måneder til at kontrollere sliddet af synkronremmen ved de forskellige dele af maskinen
