• Påfør etiketlængde: 10 mm~150 mm
• Påfør etikettens bredde: 10 mm~150 mm
• Påfør papirrullens indre diameter: 40 mm eller 76 mm
• Papirrullens udvendige diameter: φ≤250 mm
• Indendørs temperatur: -10° c ~40° c
• Indendørs luftfugtighed: 35~85﹪
• Strømforsyning: 220V, 50HZ
• Samlet dimension: 550*550*650 (L*B*H)
• Vægt: 78 kg

Betjeningsvejledning til udstyr på rullende etiketmaskine:

Enhedsmodel: VK-T805

Navn: semi-automatisk flade og runde flaskeetiketteringsmaskiner

Omstændighed for betjening af den rullende etiketmaskine

1. Brug af denne enhed er strengt forbudt i følgende miljøer,

2. Sørg for, at stikkontakten og strømforsyningsgrænsefladen kan være i tæt kontakt, eller at løse kontakter kan medføre brandfare.

3. Anbring ikke tunge genstande på netledningen, da en beskadiget netledning kan forårsage elektrisk stød eller brandfare.

4. Før rengøring eller i antirustolie, skal du sørge for at trække strømkablet ud af enheden, ellers er der fare for brand og beskadigelse af udstyr.

5. Brug ikke en løs eller beskadiget stikkontakt eller af elektrisk stød og brandfare.

6. Brug den korrekte jordforbindelse, brug er ikke korrekt jordet stikkontakt vil medføre risiko for elektrisk stød og beskadigelse af udstyr.

7. Gør ikke hånden våd, når du rører ved stikkontakten, eller fare for elektrisk stød.

8. Når den mobile enhed, sørg for, at netledningen fra strømforsyningen, eller de risikerer brand og beskadigelse af udstyr.

9. Ved den rigtige spændings-/strømstandard vil brug af enheder uden passende spændinger/strømme føre til risiko for elektrisk stød, brand eller beskadigelse af dit udstyr.

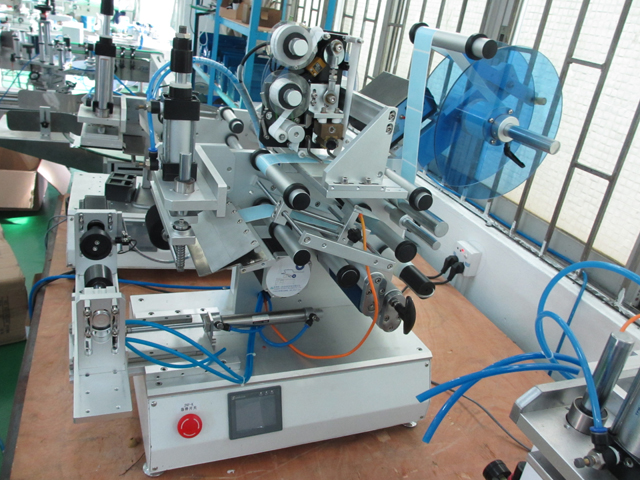

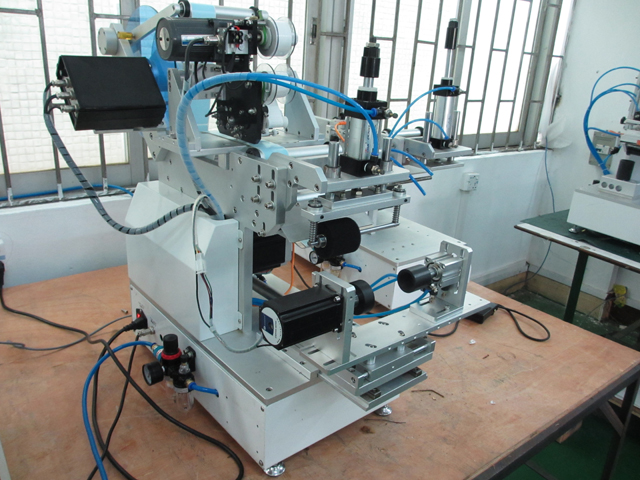

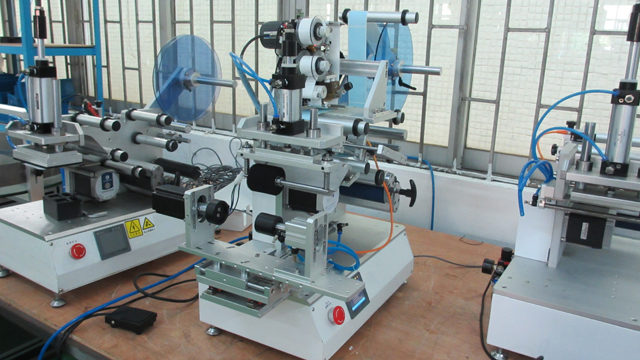

VK-T805 etiketteringsmaskine

Introduktion af etiketteringsmaskine

Mærkningsmaskine er automatisk mærket påført produktoverfladen det korte navn på en automatiseringsenhed, den kan erstatte manuel mærkning, forbedre produktionseffektiviteten og kvaliteten. I henhold til graden af automatisering kan opdeles i manuelle etiketteringsmaskiner, semi-automatiske etiketteringsmaskiner og automatiske etiketteringsmaskiner; i henhold til formen af produktet kan opdeles i rund flaske etiketteringsmaskine, delvist rundt etiketteringsmaskine og specialformet flaske etiketteringsmaskine; i henhold til mærkning og produktplacering kan opdeles i lodrette og vandrette mærkningsmaskiner.

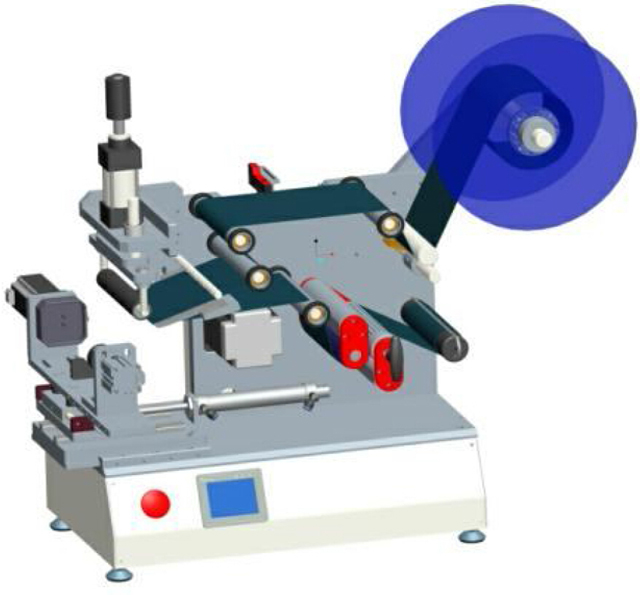

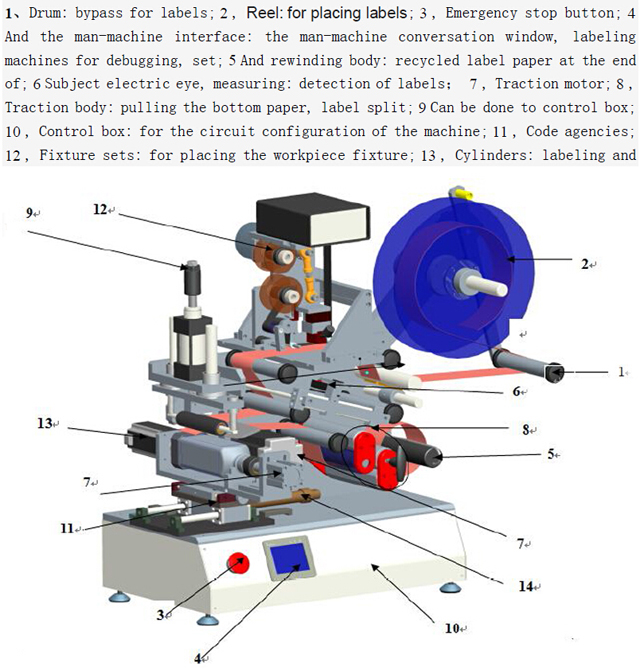

Tegningsforklaring på model VK-T805:

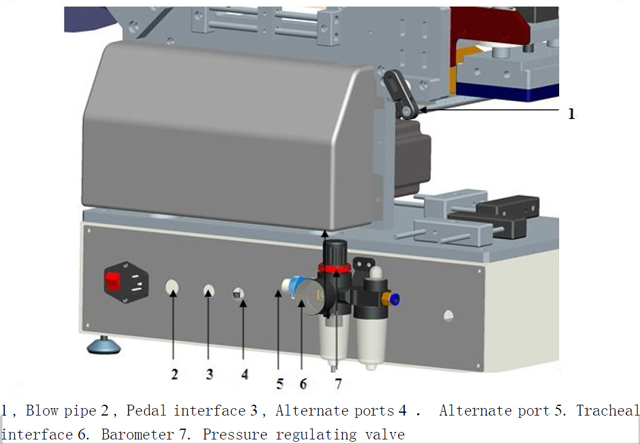

Bagsiden af maskinen

Tekniske parametre:

1. Påfør etiketlængde: 10 mm~150 mm

2. Påfør etikettens bredde: 10 mm~150 mm

3. Påfør papirrullens indre diameter: 40 mm eller 76 mm

4. Papirrullens udvendige diameter: φ≤250 mm

5. Indendørs temperatur: -10° c ~40° c

6. Indendørs luftfugtighed: 35~85﹪

7. Strømforsyning: 220V, 50HZ

8. Samlet dimension: 550*550*650 (L*B*H)

9. Vægt: 78kg

Omfanget af

1. Udbredt i fødevare-, medicinal-, kosmetik-, kosmetik-, elektroniske og andre industrier.

2. Til halvfabrikata eller færdigvarer i trykt og delvis lysbueoverflade halvautomatisk mærkning.

3. Den kan mærke både flad eller rund eller oval eller andre former af flasker se eksemplerne billeder som nedenfor:

Mærkningsteori

1. Transmissionssystem: motor drevet af tandremsdrev og modtagende institutioner, giver impulsen til etikettens splittelse og opnår således stripning og genbrug af papir i slutningen af etiketten.

2. Kontrolsystem: denne maskine bruger elektriske og gaskombinerede kontroller, elektriske øjne (sensorer) og fodkontakt sender det modtagne signal til PLC i central processor i overensstemmelse med indstillet program for behandling, hvorved der opnås stripning, sugning, redigering af etiketter og optælling fungere.

Operationelle processer

Tænd for installationsetiketten korrigeret med justerbar elektrisk øjelabeljustering

Tænd/sluk

Tænd:

1. Rundt om maskinen og rengjort, tjek for løse fænomener.

2. Mærkning og tilslutning af netledningen til bagsiden af strømforsyningsstikket, og kontakten ved siden af strømstikket er åben.

3. Tilslut den anden ende af netledningen til stikkontakten, og brug spændingen er 220V, 50Hz.

4. Nødstopkontaktens hovedpanel for at åbne

5. Højtryksgasadgang ind i hullet (og bekræft, at den åbne kontakt)

Nedlukning:

1. Ved normal brug kan du sætte netledningen i stikkontakten eller trykke direkte på nødstopkontakten.

Opmærksomhed!!!

2. Sæt ikke netledningen eller strømforsyningen i hånden ved våd kontakt, det vil forårsage et elektrisk stød.

3. Anbring ikke tunge genstande på netledningen.

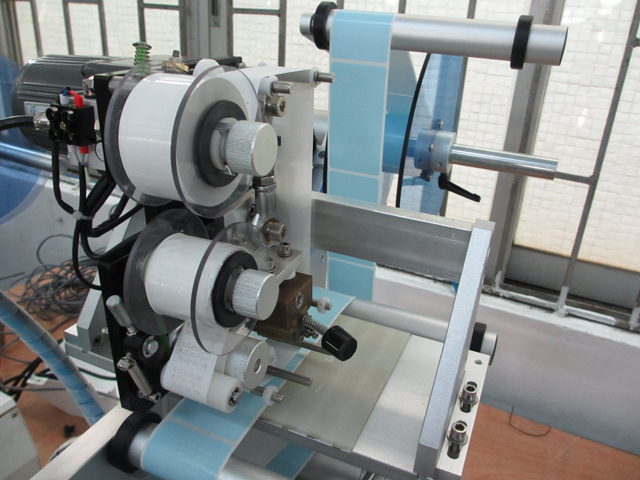

Tjek justeringer

1. "1" etiketter rundt, afhængigt af etiketten i den side af volumen, i volumen inden for overfladerne følger diagrammet bypass-metoden.

2. "2" spændelegeme, rund bøjen første frigivelse, efter endnu en gang trykket.

3. Med observation med det blotte øje, observation på etiketten efter "5" ved Peel Board, hvor mærket er delt ud for at være i positionen af effektive fraktioner af sugehovedet, vist i den foregående figur. Hvis det ikke er korrekt, etiketten skal være grov justering.

4. I "3" og "4" tjeneste mellem tags til at detektere elektrisk øje, rundt lang med etiket skal testes, når magic eye slot hul for at teste elektrisk øje kan registrere ændringer mellem label og label, elektrisk øje for flere sæt se afsnittet "Elektriske øjeindstillinger".

5. Efter afslutningen af "6" trækkraft krop, skal vi strengt i overensstemmelse med "S" form omkring loven og "T" håndtag til tæt markeret med status, ellers ville det medføre et bud ikke tilladt eller ude af stand til at trække ende af bæltet.

6. "7" til vikling af krop, akse og runde sorte stålclips til aktiviteter, enden af papirclips klemme.

Rettet

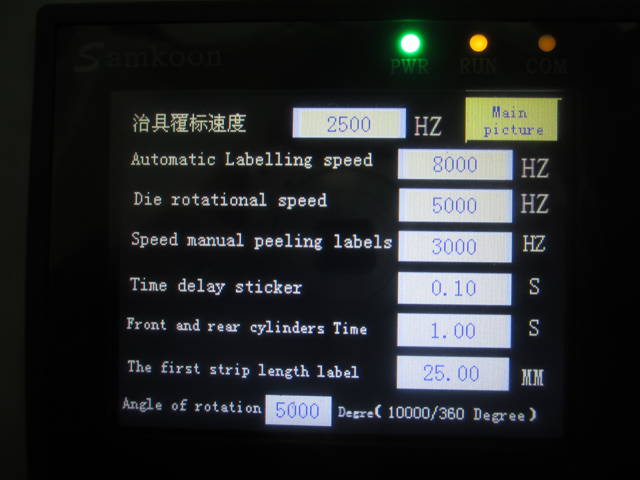

1. Efter afslutning af ovenstående, på panelet "automatisk / Manuel"-knap til "manuel" status, skal du sørge for, at strømmen er tilsluttet og tændt, og tryk derefter på "jog"-kontakten, trækkraft trækker det nederste papir omkring 0,5 meter, er designet til at give bundpapiret frit og korrekt.

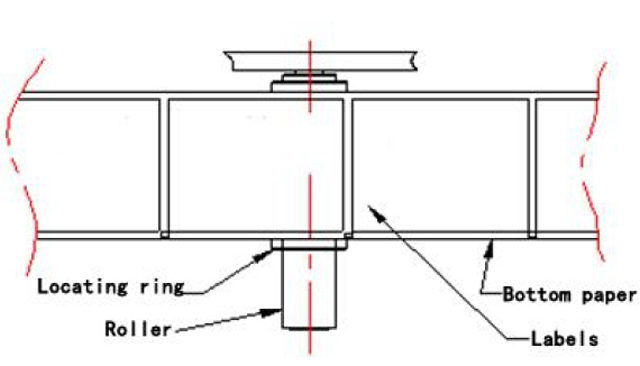

2. Når det nederste papir korrigeres automatisk, vil vi alle justere rullerne på grænsecirklen, reference vist i det foregående diagram, flytte grænsecirklen på begge sider af papiret.

Flyt det elektriske øje

1. På overfladen "Automatisk / Manuelt" knappen til "manuel", tryk derefter på "jog" kontakten, denne gang med det blotte øje observation af Peel Board, så etiketter ud af strimlen paneler 0~1mm Kan være.

2. Flyt derefter etiketten test elektrisk øje, sæt mellem disse tags og etiketter enden af papiret, vær opmærksom på at teste elektriske øje lys, når detektering elektriske øjne bevæger sig fra etiketten eller fra enden af papiretiketter, vil lysene skifte mellem på og ikke på.

Dimensioner i ovenstående diagram, sørg for, at sugehovedet er i afstand fra Strip-panelerne 0,5~1 Mm, du kan løsne skruerne for at justere

Så du kan sikre en glidende overgang til sugehovedet for etiketpositionen. (Typisk har denne position justeret godt)

Opmærksomhed!!!

1. Bekræft, at presseremmen og låseanordningerne er nulstillet, ellers vil det føre til, at et bud ikke er nøjagtigt.

2. Kontrollerer, om testen elektrisk øje med, ellers ville det forårsage kontinuerlig etiket.

3. Undersøg drevsystemet for fastspænding, ellers vil det medføre, at det ikke trækker i bundpapiret.

Magisk øjensæt

Mark elektrisk øje (her er kun til illustrationsformål og betyder ikke, at kunderne har købt modelkonfiguration)

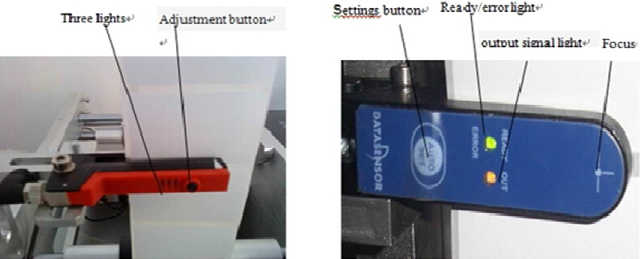

Venstre til Tyskland Dr easy logging GS-63 Elektrisk øje, højre til Italien pedicle SR21-IR Elektrisk øje. De bruger generelt til at opdage etiketter. Her er deres justeringsmetoder

1, Dr easy logging GS-63 Elektriske øjenjusteringer:

Begrundelse: at identificere mellemrummene mellem etiketter afhængigt af tykkelsen. (Via lys trænger ind, hvor der ikke er nogen etiket og ingen gennemtrængning, der er etiketter at identificere) gælder for en vis tykkelse af papiretiketter eller anden etiket

Knopvejledning: Grønt lys: strømlys

Gult lys: for at identificere statuslamperne (gult lys lyser, der er signaludgang)

Justeringsknap: justeret til registrering af etiketter med forskellige indstillinger

Først og fremmest etiketter gennem det magiske øje som følgende diagram: Hvis du trækker i etiketterne, lyser gule lys i et mellemrum mellem etiketter og etiket, der er etiketten er slukket, du kan ikke nulstille, kan du direkte bruge. Når det gule lys er fast eller ofte bæres af kabinettet, skal du nulstille det elektriske øje. Indstil som følger: først, etiketterne vist gennem det magiske øje i det u-formede trug, der er etiketter placeret elektrisk øje inde i åbningen, tryk og hold justeringsknappen nede i 3 sekunder, du kan se det elektriske øje blinke gule lys, slip derefter knappen, hvor der ikke er nogen etiket (mærk kun enden af papiret) placeret i det magiske øje-åbning, tryk og hold justeringsknappen nede i 8 sekunder, og slip derefter knappen på dette tidspunkt, opsætningen er fuldført. Mærk elektriske øjne trække i en tank, kan du se, at der er etiketter gule lys slukket, gab kontorer i etiket med etiketten, de gule lys er tændt.

Italien pedicle SR21-IR Elektriske øjenjusteringer:

Tilhører Groove elektriske øje, gennem mængden af lys, der trænger ind i styrken af diskrimination, har ingen etiketter, påfør papirmateriale og etiketmateriale for enden af en anden etiket.

Detektion princip, Groove elektriske øje side affyrede lysstråler, til at modtage på den anden side, når de mellemliggende etiketter, modtager mængden af lys ændring, ved at indstille tærskler, er der ingen etiketter at identificere.

Indstillingsmetode

1) Når "klar" Når lysene, elektrisk øje fokus etiket i midten, træk tags frem og tilbage, såsom ændringer i udgangssignalet, elektrisk øje er i funktionsdygtig stand, kan bruges direkte.

2) Tryk kort på knappen Auto Setup, grønne og gule lys, elektrisk iøjnefaldende medium signal, ikke-aftagelige etiketter på dette tidspunkt, indtil det grønne lys blinker hurtigt.

3) Når det grønne lys blinker, når medierne ind i anden til magisk øjefokusplacering.

4) Kort tryk på "AUTO SET".Det grønne lys er slukket. Elektrisk øje fanger den anden type mediesignaler, ikke-aftagelige etiketter på dette tidspunkt, indtil det grønne lys forbliver tændt.

5) Flyt etiketterne, i to lokale medier dekomponering, udgangssignalet er tændt, magisk øje indstillet.

6) "KLAR" Solid, magisk øje til at bruge et objekt, du kan skifte mellem to medier.

Juster etiketpositionen

1. Første beholder i figur "C", og derefter prøve at holde, observation post steder og passere justering "A" og "B" aktiviteter af Office-blokken, indstillet til den passende placering.

2. Efter justering af passende, skal aktivitetssædeskruerne fastgøres for ikke at løsne sig.

3. D Indbygget test elektrisk øje, bruges til at teste produkter gratis. Gennem boksen tilbage på pedalen / Opstartsstatus for det målte objekt for at justere etiketteringsmaskinen.

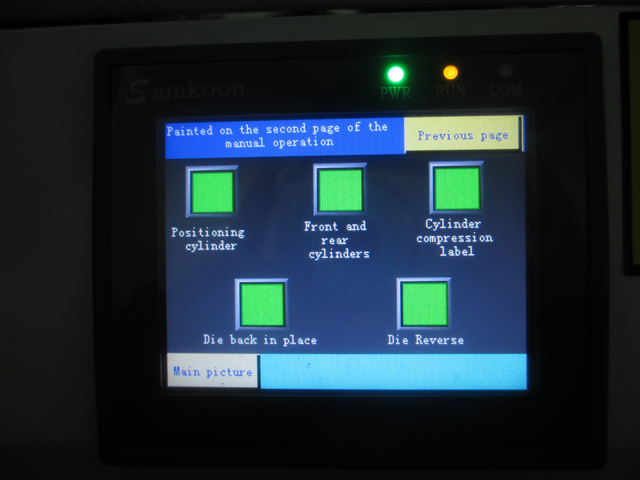

Manuel betjening

1. Først og fremmest, du ønsker at "Manuel / Automatisk switch" i manualen, og derefter kombineret med "switch" for at bruge.

2. Manuel betjening bruges til brug ved fejlfinding, for korrekte etiketter

Automatiserede handlinger

1. Først og fremmest, du ønsker at "Manuel / Automatisk switch" er i auto tilstand, og derefter kombineret med "fodkontakter".

2. Automatiserede handlinger, der bruges til brug ved fejlretning, herunder markeret og mærket.

Måling af elektriske øjenjusteringer:

1. FX-301-seriens elektriske øje er korrekt tilsluttet:

Magic eye skal sikre, at den korrekte installation af måling kan bruges, tilslutningsmetode til at forbinde som vist i følgende figur, "in" kontinuerlig sort linje "ud" selv sølvlinjen.

2. Elektrisk øjendetektionsprincip:

Elektriske øjne i henhold til mængden af lysreflektion for at skelne genstande. Elektrisk øje udstede lette objekter, objekt vil afspejle en vis mængde lys tilbage øjne, når et objekt reflekterer mængden af lys, der når den indstillede værdi, det elektriske øje signal ændring, det signalerer til kontrolsystemet.

3. Skift tilstand:

"Mode/cancel"-knap, det grønne lys i "run", "teach", "ADJ", "L/D", "TIMER", "PRO" skifter mellem flere dokumenter, hvilket indikerer den forskellige arbejdsstatus.

• "Run" repræsenterer State run;
• "Teach" undervisningsstatus;
• "ADJ" for at justere status;
• "L/D" for løftesignalstatus;
• "PUSH"-knappen ned for at bekræfte, venstre-højre skifte til finindstillingsfunktionen.

4. Magisk øjensæt:

4.1 På den forudsætning, at der ikke er noget produkt på arbejdsstationen, åbn den elektriske øjenforstærker med gennemsigtigt dæksel, tryk på "mode/annuller"-tasten, overført til "teach"-dokumentet, digital boks viser en værdi, denne værdi vil være et tomt signal, numerisk stabilitet , ifølge "PUSH" for at bekræfte.

4.2 Anbring derefter produktet på etiketteringsstationen, luk venstre position, observer placeringer, ved at justere positionsbjælkens placering for at nå etikettens position på produktet.

4.3 Etiketposition ved justering. Kan se digital boks, der viser en numerisk værdi, denne værdi er, når et produkt er registreret signaler, såsom "1900", stabiliseret, klik på "PUSH" for at bekræfte. Når den er færdig, viser den digitale displayboks GODE tips. (Du kan trykke på "mode/annuller" for at vende tilbage til "løb" kan være et løb)

4.4 Overført til "ADJ"-dokumentet, viser det numeriske displayfelt = tomt signal (hjerteslag - tomt signal)/2, systemets standardværdier for tærskel, signalværdien er større end den kritiske værdi, den er standard til objektet, er mindre end den kritiske værdi, er standardindstillingen intet objekt. Feedbacksignal til PLC, udstede de relevante direktiver. Tærskler kan justeres gennem venstre-højre skifte "PUSH" venstre og højre tast, øge eller mindske i værdi, ændre tærsklen. (Kræver typisk ikke justering) og tryk derefter på "PUSH" for at bekræfte.

4.5 "Mode/Cancel"-tasten tilbage for at "køre" køretilstanden. (Når opsætningen er fuldført for enhver tilbagevenden til "kør" kørestatus)

4.6 Luk det gennemsigtige låg, sæt en ende.

4,7 Når produktet er placeret, når mærkningsstationen, elektrisk øje på målesignal detekteres, feedback til PLC, PLC udstedt et direktiv, mærkningsmaskine begyndte sin arbejdsrelaterede dele.

De elektroniske styrekomponenter

Kontrolsystem

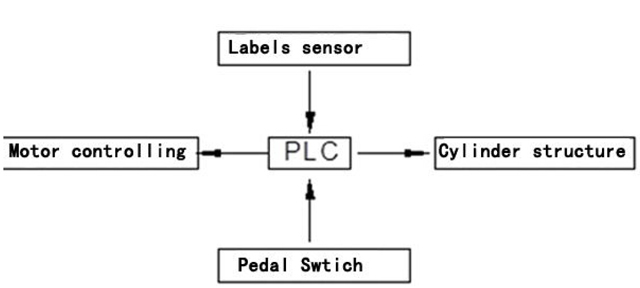

Princip: Mærkemaskinen er baseret på PLC, som modtager signaler og styrer systemet. Som vist på figuren ovenfor, når "fodkontakten" trædes på, vil fodkontakten starte signalet til at sende til PLC, og PLC vil behandle det i henhold til det indstillede program, og derefter starte "motorstyringssystemet" for at realisere processen med at fjerne og fodre etiketten. Samtidig vil "labelpositionssensoren" (også kaldet etiketten, der måler elektrisk øje) altid være opmærksom på den afstand, etiketten tilbagelægger. Når den indtaster en afstand til opdatering af mærket, vil "mærkatpositionssensoren" straks sende et signal til PLC. På samme måde vil PLC behandle det i henhold til det indstillede program, og "motorstyringssystemet" vil sende et stopsignal og starte etiketsugemaskinen og etiketsystemet for at fuldføre stripningen og indklæbningen af etiketten.

Almindelige fejl og udelukket

Mærkningsposition ustabil

1. Trykudstyret kan ikke slutte tæt, hvilket resulterer i markeret med løs, elektrisk øjentest unøjagtig.

2. Træklegemet glider, eller det er ikke tæt, hvilket resulterer i at det nederste papir glattes væk.

3. Form eller positioner for at holde fast.

Tag væk

1. Trykbåndsanordninger er for stramme, hvilket medfører trykreduktion.

2. I automatisk drift er markeret med uden afvigelse afhjælpning og retter en tilbage til.

Mærkningskvaliteten er ikke god, der er bobler eller krøller

1. Etiketten kan være for tynd, sutteklæbningsloven gælder ikke for de bløde, tynde gennemsigtige etiketter

Udstyret reagerer ikke

1. Bekræft, at elledningerne, ikke noget problem.

2. Bekræftet transmissionsudtag ved siden af sikringerne er intakt, såsom udbrændt, udskift

3. Kan boks løse interne ledninger, reparation fagfolk

Mærk papir i slutningen af det almindelige brud

1. Trykbåndsanordninger er for stramme, hvilket medfører trykreduktion.

2. Kan mærke enden af papir af dårlig kvalitet eller dybt i tænderne

Sugehovedsvigt eller funktionsfejl, off label-adfærd forekommer

1. Er sugehovedhulsprop, der forårsager utilstrækkelig sugning (garanti for tryk i 0,7Mpa ovenfor)

2. Blæserørets blæseretning er forkert, kan justeres ved at flytte og dreje retningen

3. Hvor der ikke er etiketdæksler, med en gennemsigtig klæbende forsegling, reducere sugetab

Løbende etiketter

Det elektriske øje er ikke indstillet godt, og nulstiller det elektriske øje

Indsamling af materialer genbrugspapir i slutningen af løs

For det meste ældes bag drivremmen, udskift den nye rem.

Etiketfremstilling

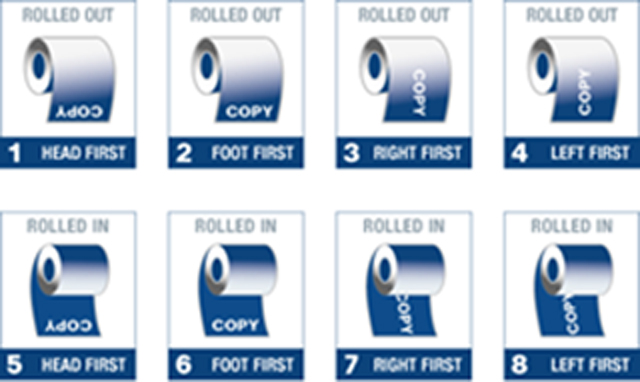

1. Når du fremstiller etiketter, skal du notere retningen rundt om bøjen.

2. Sørg for, at den magiske øje detektion af fremmedmateriale hul, stansning af papir natten ikke kan efterlades, ellers ukendt elektrisk øje, der forårsager duplikerede etiketter.

3. Sørg for, at etiketten og det nederste papir er glat åbnet.

Rutinemæssig vedligeholdelse

1. Ved normal brug kan udstyret kontrolleres med jævne mellemrum.

2. Udstyr til støvbekæmpelse og antirustbehandling på regelmæssig basis.

3. Brug ikke i lang tid, afbryd den strøm, du ønsker, og lav vedligeholdelsesarbejdet.

bilag

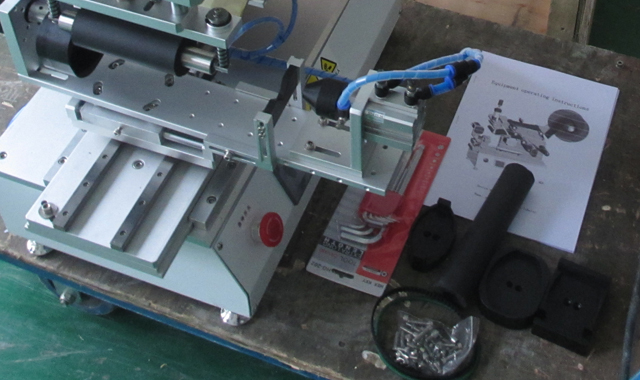

Denne mærkning af standardtilbehør: betjeningsvejledning, unbrakonøgler, elektrisk øjejusteringsskruetrækker.

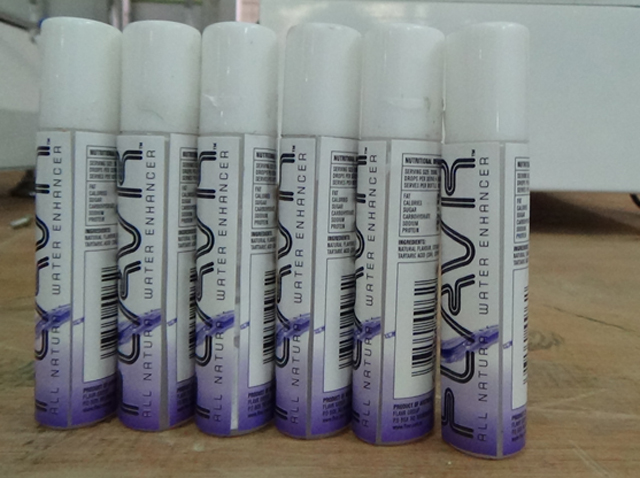

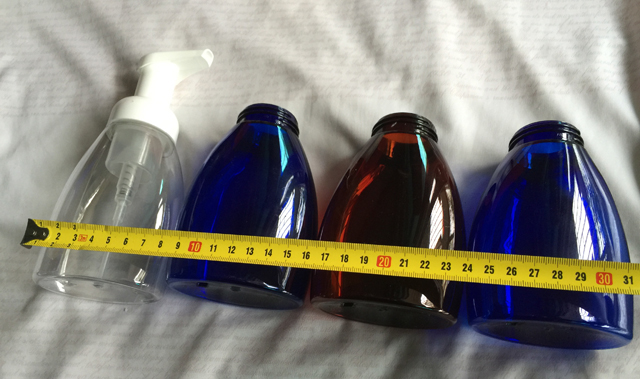

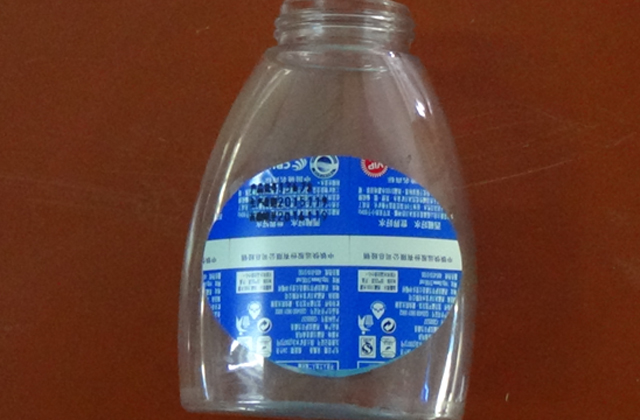

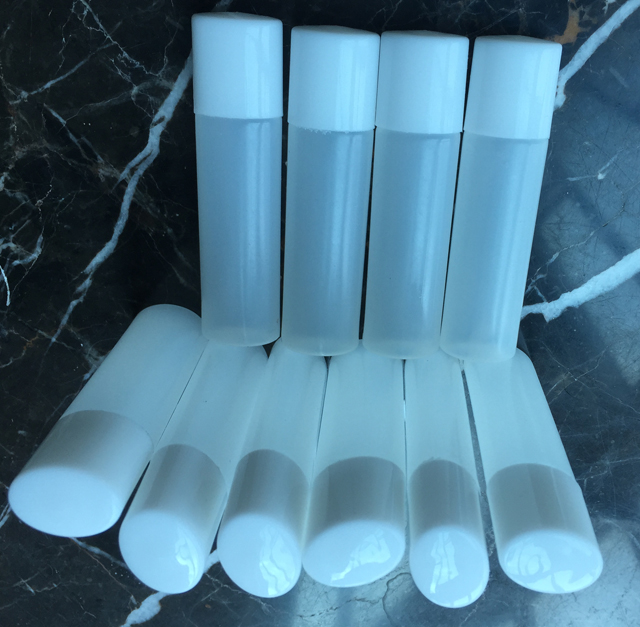

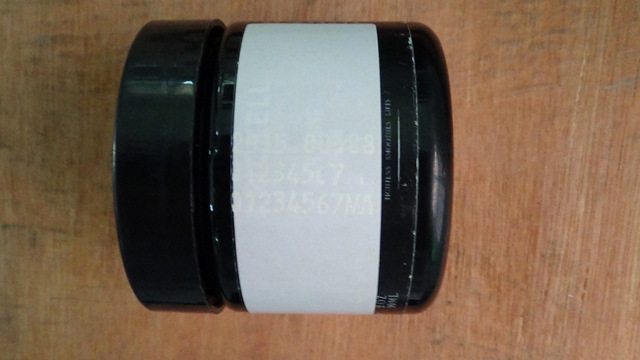

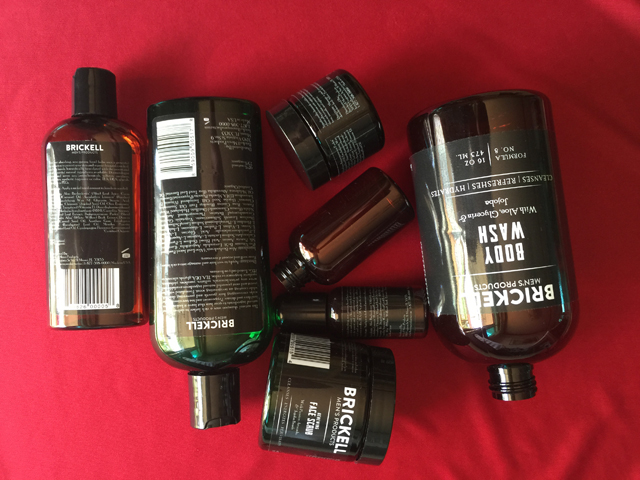

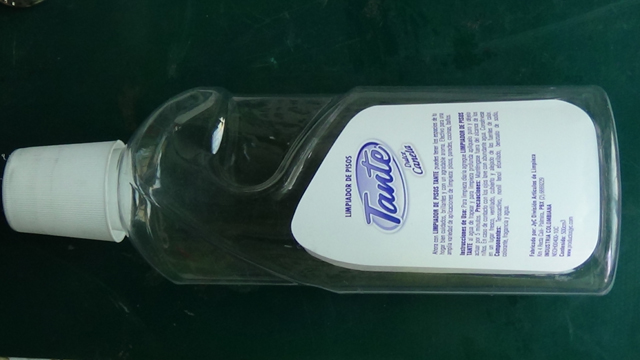

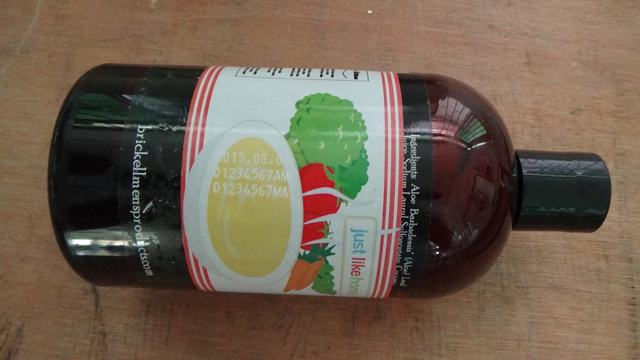

Mærkning af prøver til forskellige former for flasker:
