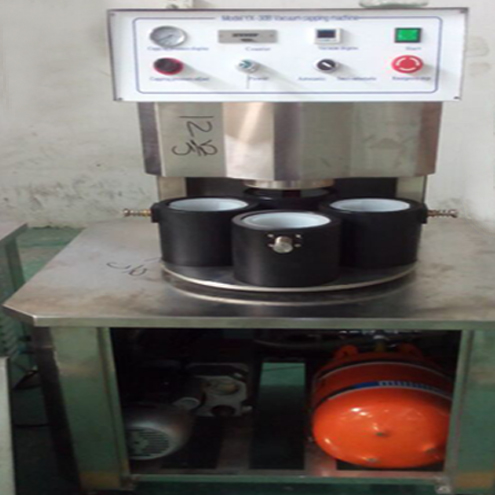

Glaskrukker Halvautomatisk vakuumafdækningsmaskine Udstyr til fødevareforsegling

• Model: VK-SVC vakuumdækningsmaskine
• Strømforsyning: AC220V/50-60Hz
• Kapningshastighed: 1200-1500bph
• Effekt: ≤1,3KW (inklusiv vakuumpumpe)
• Hættediameter: Φ30-Φ85 mm, Φ85-Φ110 mm
• Flaskehøjde: 50-180 mm 、120–250 mm
• Flaskediameter: Φ30-Φ80mm Φ80-Φ150mm
• Begrænsende vakuumgrad: -0,08Mpa
• Afdækningstorsion: 5-25N.M
• Luftforbrug: 0,5m3/0,7Mpa
• Maskinstørrelse: 750*7001350mm
• Vægt: 157 kg

Se video

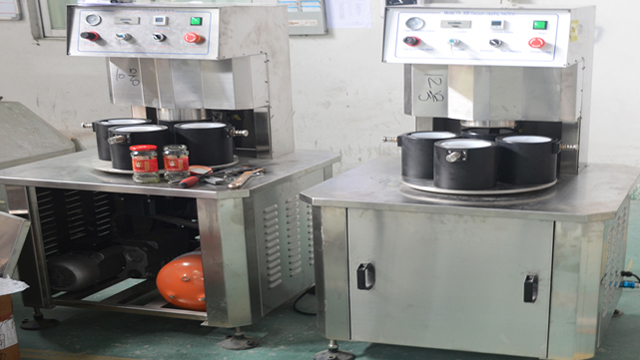

Denne serie afdækningsmaskine er undersøgt og produceret af os selv med mange års produktionserfaring; er den indenlandske originale skabelse, den bruger en vakuumpumpe til at støvsuge, tilgængelig høj vakuumgrad, dækningsmoment og vakuumniveau kan indstilles efter behov, kompatibel med en række forskellige former og størrelser af flasker til dækning, stærk kompatibilitet og nem at justere.

De vigtigste pneumatiske og elektriske komponenter er fra verdenskendte mærker, stabil og pålidelig ydeevne.

Udbredt i glasflasker med blikhætter vakuumdækning til fødevarer, dåsemad, drikkevarer, krydderier, sundhedsprodukter og andre industrier.

Teknisk hovedparameter

• Model: VK-SVC vakuumdækningsmaskine
• Strømforsyning: AC220V/50-60Hz
• Kapningshastighed: 1200-1500bph
• Effekt: ≤1,3KW (inklusiv vakuumpumpe)
• Hættediameter: Φ30-Φ85 mm, Φ85-Φ110 mm
• Flaskehøjde: 50-180 mm 、120–250 mm
• Flaskediameter: Φ30-Φ80mm Φ80-Φ150mm
• Begrænsende vakuumgrad: -0,08Mpa
• Afdækningstorsion: 5-25N.M
• Luftforbrug: 0,5m3/0,7Mpa
• Maskinstørrelse: 750*7001350mm
• Vægt: 157 kg

Struktur og arbejdsprincipper

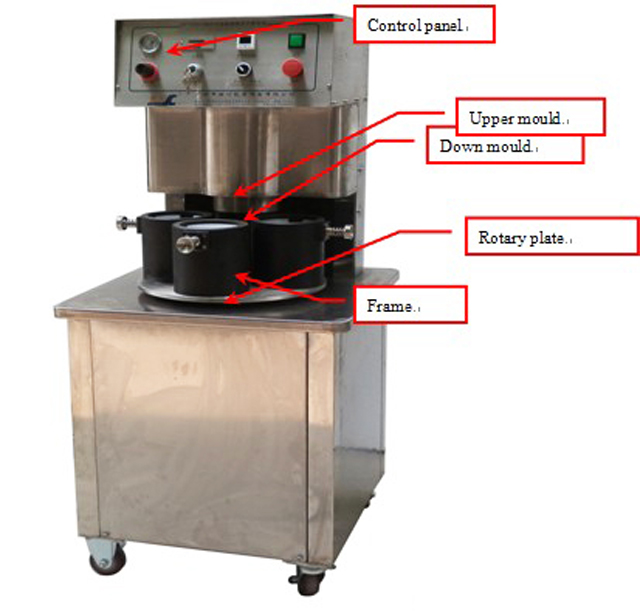

Billede 1 Vakuumdækningsmaskine

Arbejdsprincipper og -funktioner

Denne maskine består af maskinramme, øvre støbeform, roterende positionssystem, afdækningsstruktur, vakuumsystem, elektrisk og trykkontrolsystem.

Arbejder som: sæt glasset med hætter i dunformen, og sæt derefter dunformen ned til midten af hættehovedet i hånden. Så vil maskinen automatisk lukke med vakuum.

Denne maskine har følgende funktioner som:

1. Når du sætter dunformen til midten af afdækningshovedet, lukker maskinen automatisk med vakuum;
2. Den laveste vakuumindstillingsfunktion: hvis maskinen ikke kan nå vakuumgraden som indstillet før, vil maskinen ikke arbejde for den næste procedure;
3. Dækningsmomentfunktion: Dækhovedet bevæges af luftcylinder og kan justeres ved tryk;

Hovedstruktur og komponenter

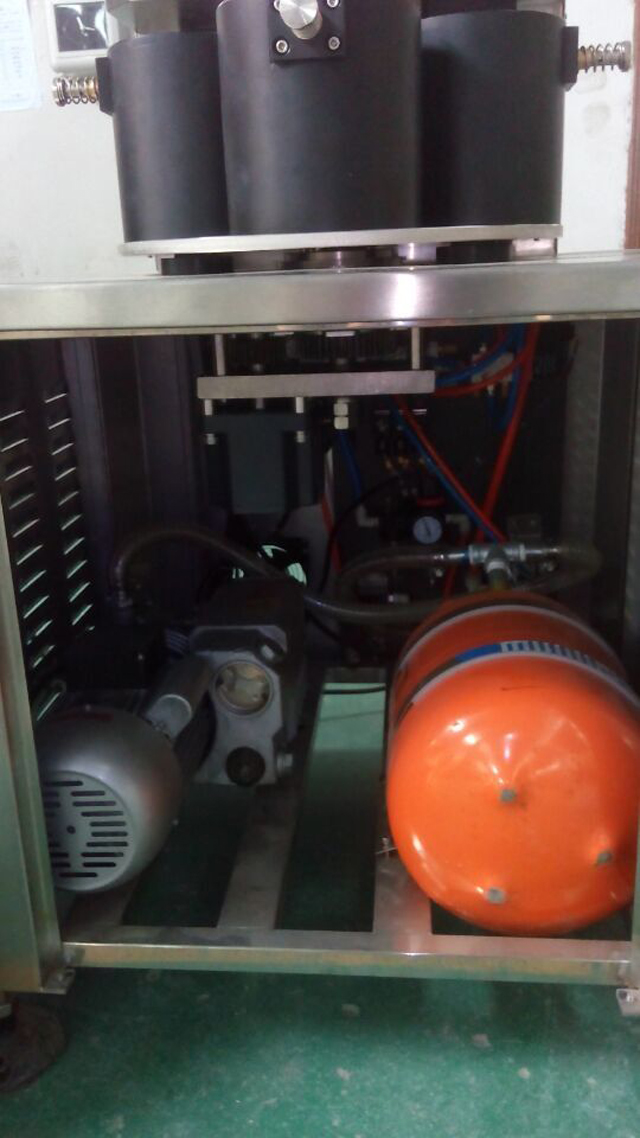

Vakuumpumpe og vakuumtank:

Vakuumpumpe og vakuumtank bruges til at opnå vakuumfunktion, vakuumpumpen skal være med vakuumolie, halvdelen af vakuumolie indeni er ok. Det er ikke tilladt at bruge maskinen, hvis der ikke er mere vakuumolie indeni

Tilslut venligst vakuumpumpen og vakuumtanken som ovenstående billede og giv strøm

Roterende pladestruktur

Denne roterende plade bevæges med 4 trin For at sikre, at den roterende plade bevæges stabilt, anvender denne roterende plade 3 friktionsplader for at levere modstand for at sikre stabil bevægelse. Skal holde maskinen ren under arbejdet, og friktionspladerne vil blive slidt gradvist, tjek regelmæssigt og skift regelmæssigt.

Den roterende plade flyttes af hovedmotoren, når signaldetektoren bevæger sig til startnærhedskontakterne og får signaler (signaldetektoren og nærhedskontakterne er ca. 2-3 mm), den øvre form flyttes til dækning, når den lukker, fungerer motoren stadig , når signaldetektoren flytter til sikkerhedsafbrydere og får signal, holder motoren op med at fungere.

Armkobbersæt vil være slidte under arbejdet, skal smøre lidt fedt på det regelmæssigt og skifte, når det er beskadiget. Ved ændring kan du se billede 5

Afdækningsstruktur

Afdækning hoved

Afdækningshovedet flyttes af cylinderen for at løfte og ned, når afdækningshovedet er nede til afdækning og når vakuumgraden som indstillet før, vil afdækningshovedet flyttes til næste procedure. Dækningsmomentet kan justeres ved at lukke trykknappen på kontrolpanelet (som du kan se i kontrolpanelet)

Det røde gummi inde i hættehovedet er den nemme sliddel, der skal tjekkes og skiftes ofte. Ved afdækning skal kappehovedet sættes tæt til hætterne, du kan lægge noget inde i dunformen for at opnå forskellige højder. Men højden kan ikke være for meget, eller hvis den er for høj, kan du ikke opnå vakuumfunktion, men hvis den ikke er nok højde, kan den ikke dækkes. Normalt er afstanden til hætterne og toppen af dunformen 16 mm-19 mm

Flaske klik enhed

Flaskeklikanordningen skal fiksere flasken, mens den lukkes, når den roterende plade skal placeres, flyttes flaskens klikcylinder for at fiksere flasken for at sikre god afdækning

Installation

1. Maskinen skal stå på et rent og sikkert sted
2. Sørg for, at nødstoppet er tilgængeligt (billede 5)
3. Forsyn med strøm til kontrol
4. Forbind maskinen med gasrørledningen til olie- og vandudskilleren, juster lufttrykket til 0,6Mpa
5. Tilslut vakuumtanken til maskinen. Sørg for ingen gaslækage.

Betjening af kontrolpanel

Betjeningspanelet består af dæktryksbord, dæktryksjustering, tæller, strømafbryder, vakuumjustering og nødstop.

1. Dækningstrykjusteringen kan bruges til at justere dækningsmomentet, når det er med uret, øges trykket, dækningsmomentet er stærkere, når det er mod uret, trykket faldt, dækningsmomentet er mindre.
2. Nødstop, når der sker noget nødstilfælde, tryk på nødstopkontakten, så vil maskinen være i sikker situation
3. Tælleren er til at tælle hvor mange glas du har produceret, hvis du sætter reset knappen, vil tælleren tælle som nul.
4. Hvis det er nødvendigt at justere vakuumgraden, skal du trykke på "M" i den vakuumjusterede tabel, og den vil vise "St1", tryk på "︽" "︾" for at justere
5. Olie- og vandudskiller og tryk og justering（billede 10）

Olie- og vandudskiller består af håndkontrolventil, trykjustering, lufttryksbord, oliejustering, luftfilter og smøreapparat

Håndkontrolventilen skal tænde og slukke for hele maskinens lufttilførsel

Trykjustering er at levere trykket til maskinen, når den er med uret, øges trykket, når det er mod uret, trykket faldt.

Lufttrykstabel skal vise maskinens arbejdstryk

Oliejustering er at tilføre olie til maskinen, når den er med uret, faldt olien, når den er mod uret, steg olien

Luftfilteret skal fjerne vandet fra kompresluften, når trykket i olie- og vandudskilleren er nul, vil luftfilteret automatisk fjerne vandet.

Smøreapparat skal levere olie til maskinen, først skal du lukke for lufttilførslen og hælde lidt olie i smøreapparatet, cirka 2-3 måneder pr. gang.

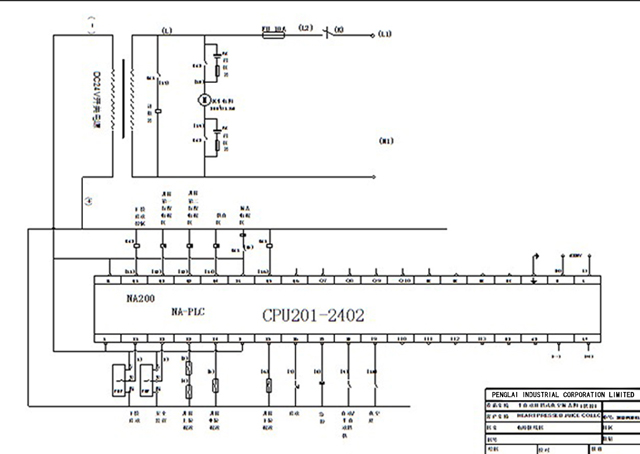

Elektrisk tegning til vakuum afdækningsmaskine

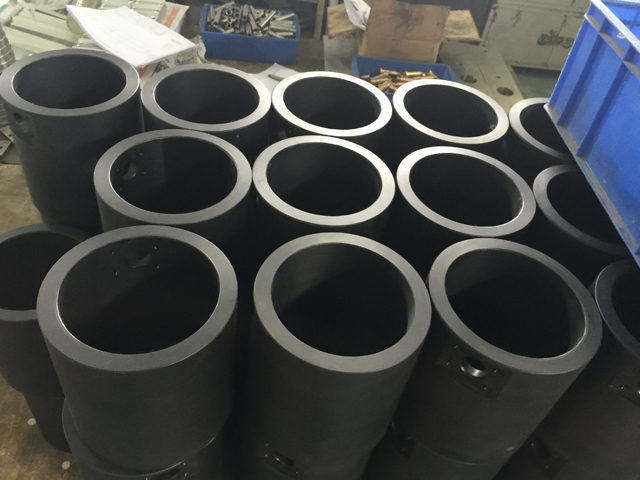

Reservedele til forme, der passer til forskellige størrelser krukker/flasker
