Automatisk lineær servo enkelthoved flaske Chuck skruelågmaskine

Model nr.: VK-SCC
Gældende flaskehøjde: 60-380 mm
Gældende flaskehalsdiameter: 16-50 mm
Motorspænding: 220V (tilpas)
Motoreffekt: 0,37kw
Produktionskapacitet: 1200-1500 flasker/time
Maskinstørrelse: 600*210*900mm
Emballage: Trækarton
Maskinens vægt: 140 kg

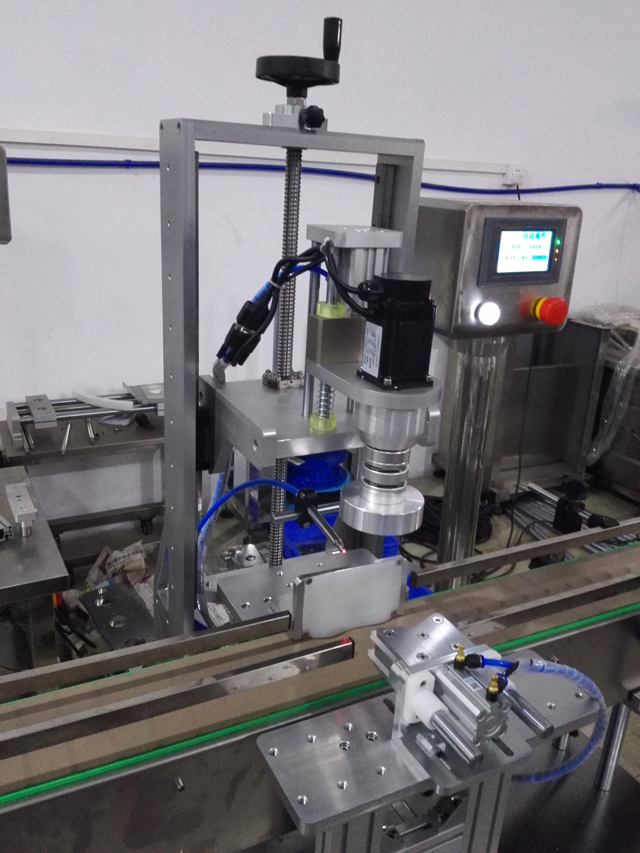

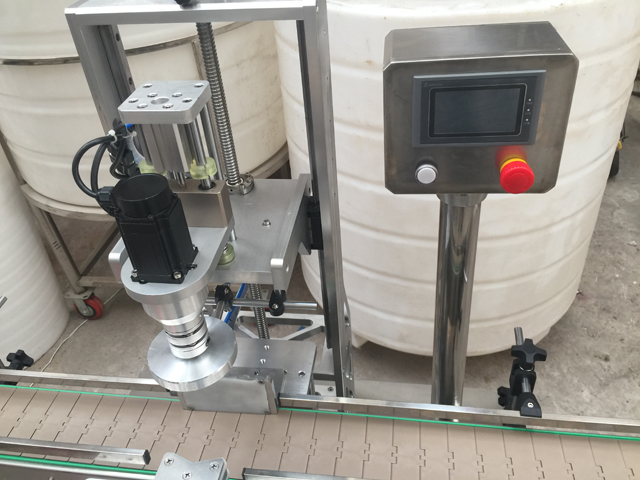

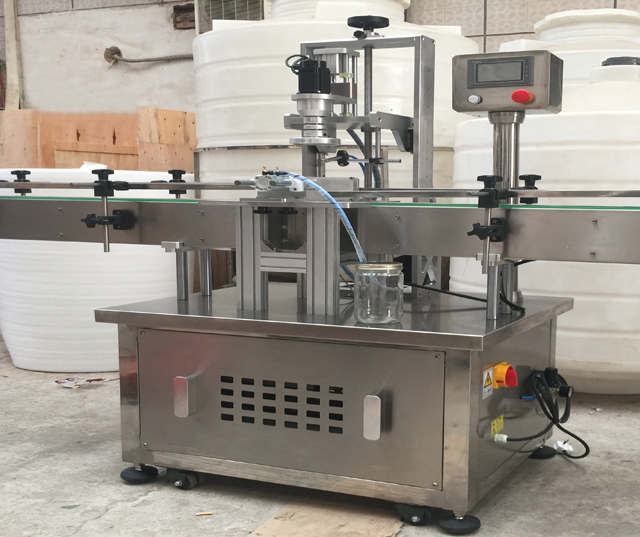

Udstyr Enkelthoved afdækningsmaskine Oversigt

Vedtager rustfrit stålmateriale, maskinen er korrosionsbestandig og nem at rengøre. Med kompakt strukturdesign optager den lille gulvplads. Hvorimod det med høj effektivitet og pålidelighed er en maskine med høj automatisering, som kun kræver ét operativt personale. Det er et automatisk påfyldnings- og dækseludstyr, der kombinerer mekanisme, elektricitet og pneumatik i én.

Tekniske parametre

Model nr.: VK-SCC
Gældende flaskehøjde: 60-380 mm
Gældende flaskehalsdiameter: 16-50 mm
Motorspænding: 220V (tilpas)
Motoreffekt: 0,37kw
Produktionskapacitet: 1200-1500 flasker/time
Maskinstørrelse: 600*210*900mm
Emballage: Trækarton
Maskinens vægt: 140 kg

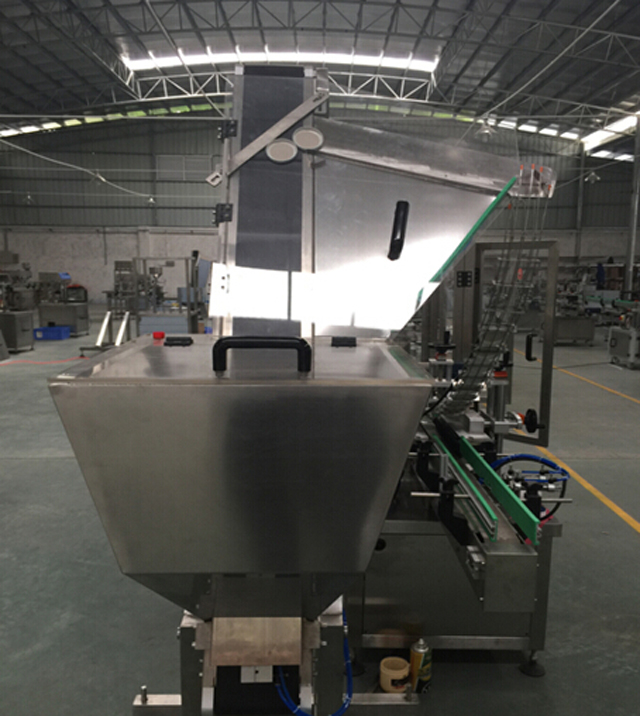

(Bemærk: Maskinen tilføres med arbejderens hånd til hætten på glassene; det er valgfrit at vælge det automatiske hættetilførselssystem, hvis billeder er vist som nedenfor)

Installation af udstyr

Maskinen kræver ikke forankringsskruer. Når den er pakket ud, skal du placere hele maskinen på et fast og fladt gulv og derefter justere højden på maskinbenets skrue.

Brug niveaumåleren til at korrigere enhver hældning for at sikre, at hvert ben har ensartet belastning. Når justeringerne er færdige, skal du tilslutte og fastgøre vandtilførselsslangen, affaldsafløbsslangen, strømforsyningen og luftkilden godt.

Brug og betjening (panelfunktioner)

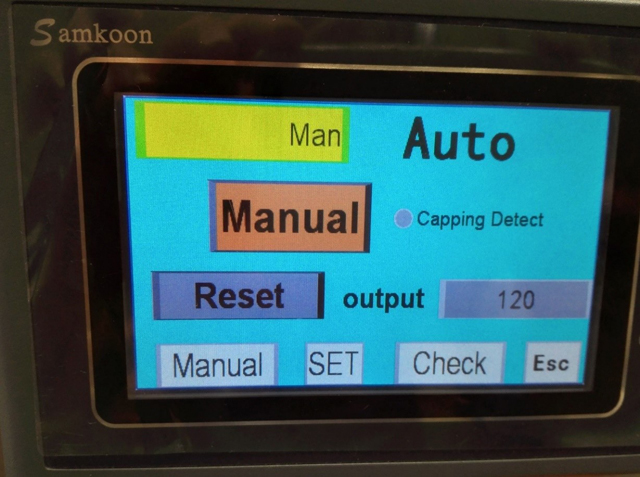

1. Tænd for hovedafbryderen og kontakten til højre for udstyrets kabinet, og derefter viser menneske-computer-grænsefladen opstartsskærmen som nedenfor:

2. Klik på et af ikonerne, og skærmen vil blive flyttet til nedenfor:

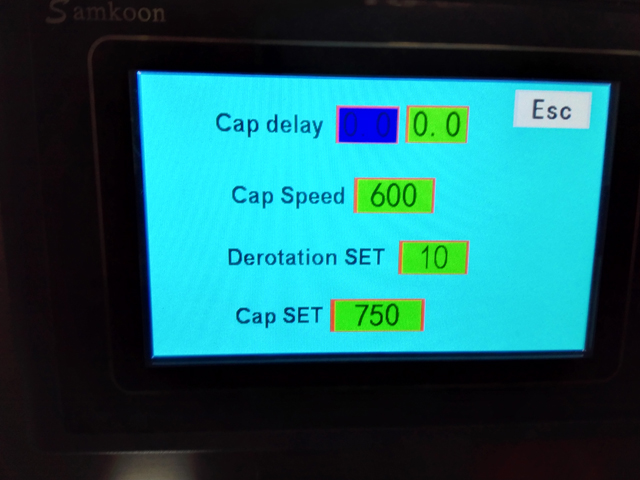

3.0 Klik på SET for at komme ind på nedenstående skærmbillede:

3.1 Forsinkelse af dækning betyder, at når der registreres flaske, starter forsinkelsen indtil næste bevægelse. Det tilføjer bekvemmelighed til justering af flasker i forskellige størrelser.

3.2 Capping Speed er rotationshastigheden for capping-motoren. Capping Setting viser pulsværdien, som viser capping-tiden og capping-positionen. Arbejdsflowet af hætten fortsætter med at klippe flasken - hætte-hætte-positionen genoptages - flaskeklipning af. Når capping Delay er med 0, betyder det, at ingen forsinkelse er indstillet.

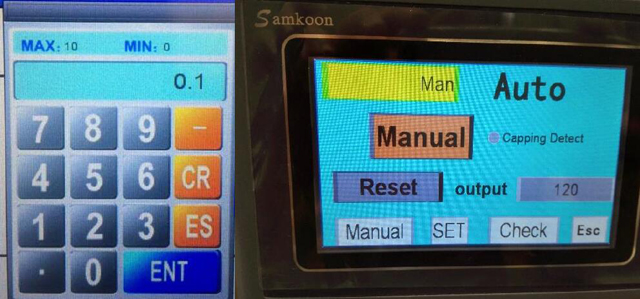

4.0 Klik på den tilsvarende cifferboks til højre for parametrene, og nedenstående parameterjusteringsskærme vil dukke op, hvor CR er for sletning, ES for eksisterende og Enter for at bekræfte. Når du klikker på Manuel, skiftes tilstanden til automatisk tilstand, og maskinen kører automatisk.

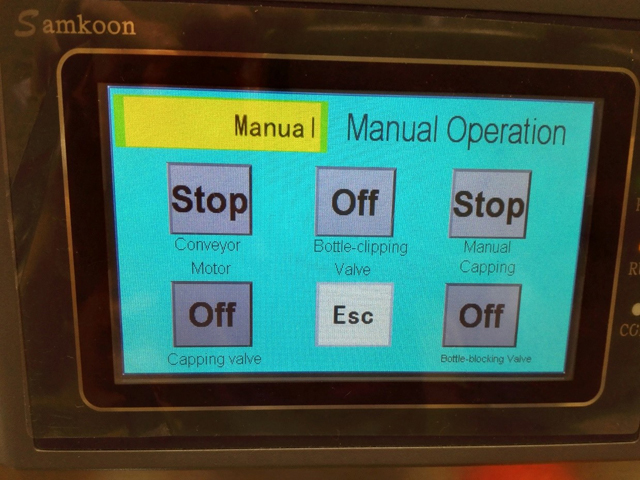

5.0 Tilbage til menuskærmen og klik på Manual nederst på skærmen for at komme ind på nedenstående skærm. Hvis separate manuelle betjeninger er påkrævet, skal du klikke på de tilsvarende kontakter for at fortsætte.

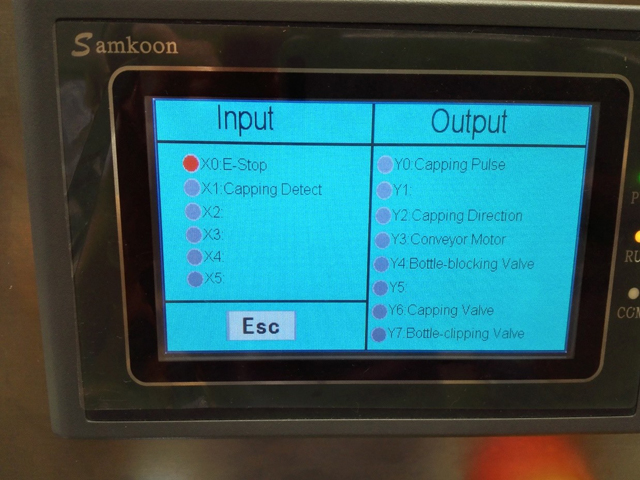

6.0 Tilbage til menuskærmen og klik på Check for at komme ind på nedenstående skærm. Når indikatoren er tændt, viser den, at den tilsvarende indgang på PLC'en har signalindgang. Se nedenstående skærm:

Arbejdsflow

Før maskinen startes	Berøringsskærmen viser startskærmen
Vælg sprog	Skærm skifter til menuskærm
Klik på Manual nederst på skærmen	Skærmen skifter til manuel betjeningstilstand	Under manuel kørsel skal du klikke på det tilsvarende nummer på tastaturet under idriftsættelsen
Klik på Auto	Skærmen skifter til automatisk tilstand	Klik på autostart, alle procedurer vil blive startet
Klik på nødstop	Under nødstop	Tryk på nødstoppet, hvis der opstår abnormiteter under produktionen, og tryk på det igen, når abnormiteterne er løst

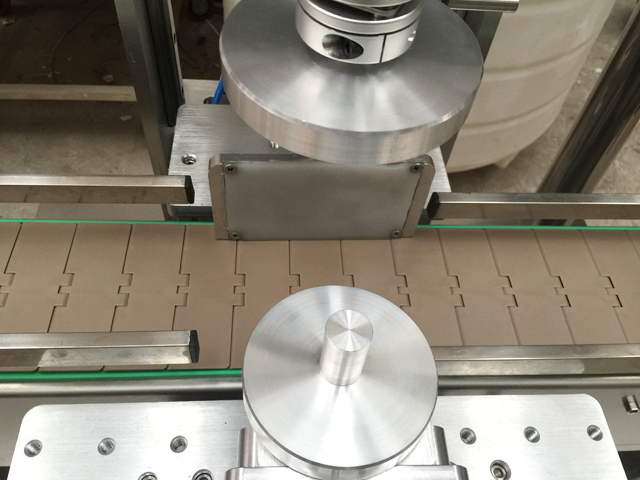

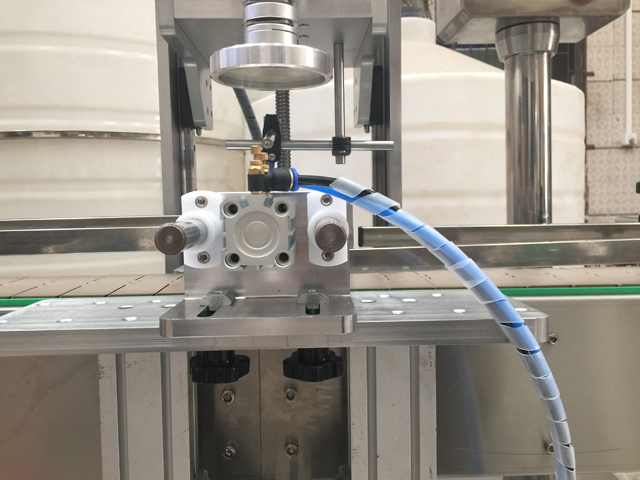

Idriftsættelse af flaskeklip	Der er skruer til fastgørelse af flaskeklippecylinder på de to sider af transportøren. Når den sekskantede møtrik M8 og stjernegrebet er løsnet, kan den flyttes frem og tilbage for at fastgøre flasken ved grebet på flaskeklippeanordningen	Flaskens klipningstæthed bør ikke være to stram eller for løs, men være passende

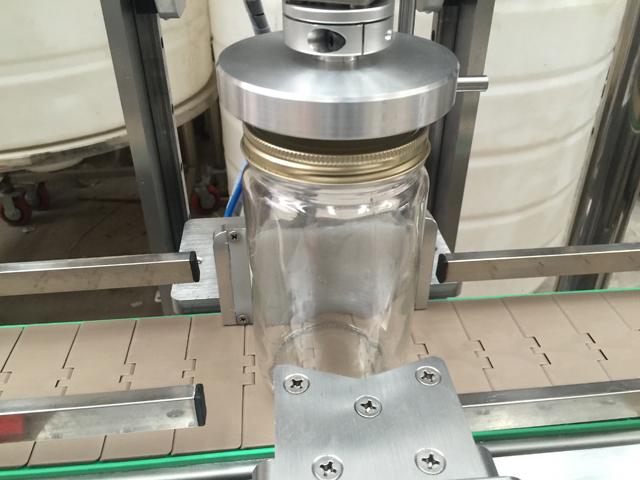

Afdækning idriftsættelse	Løsn stjernegrebsknappen og drej håndskaftet bag på maskinen til	Under dækning bør den ikke være for høj eller lav kontakt mellem hættehovedet og flaskehætten

Illustrationer af PLC Input & Output

X1 Cappping Detect: Når der registreres en flaske, vil X1-indikatoren være tændt. Så starter forsinkelsen, og flaskeklipning og dækning starter efter forsinkelsen er afsluttet.

X0 Nødstop: Under normal situation vil X0-indikatoren være slukket. Når den trykkes ned, stopper maskinen, og alle bevægelser vil genoptages til deres oprindelige.

Y0 Afslutningspuls: Når Y0-indikatoren er tændt, viser den, at der er puls på arbejde.

Y2-afdækningsretning: Når Y2-indikatoren er tændt, viser den, at dækningsretningen er på arbejde.

Y3-transportørmotor: Når Y3-indikatoren er tændt, kører transportøren.

Y4 Flaskeblokeringsventil: Når Y4-indikatoren er tændt, viser den, at flaskeklippecylinderen fungerer.

Y6 dækventil: Når Y6-indikatoren er tændt, viser den dækventilen fungerer.

Y7 Flaskeklippeventil, Når Y7-indikatoren er tændt, viser den, at flaskeklippecylinderen fungerer.

Almindelige fejl og fejlfinding

INGEN	Fejl	Mulige årsager	Løsninger
1	Strømindikator Ikke tændt eller tændt strømindikator, men maskinen uden bevægelser	Ingen strømforsyning eller fasetabsproblem	Tjek om der er problemer med den indgående strømforsyning og strømforsyning i kabinettet.
2	Cylinderen bevæger sig ikke eller bevæger sig unormalt	Om der er lufttilførsel	Åbn lufttilførslen
		Der er ingen spænding med magnetventilen	Kontroller kredsløbsstatus ved først at kontrollere, om der er strømforsyning med den tilsvarende arbejdsstation i skabet. Hvis der er, så tjek det eksterne kredsløb.
		Drosselventil med uhensigtsmæssige justeringer	Juster gashåndtagets position, så når den roterer med uret, accelerer cylinderen; når den drejer mod uret, falder cylinderhastigheden.
		Om parametrene for tidsindstilling er passende eller 0.	Nulstil tidsindstillingerne
3	Afdækning ikke stram	Flaskeklipningen er ikke stram eller snurrer, eller hættetiden er for kort	Juster flaskeklippeanordningen, eller øg tilslutningstiden
