Automatisk lineær flydende skummende glasflasker overløbsfyldningsmaskine
  • Model: VK-OF
  • Antal påfyldningsdyser: 6-16 hoveder
  • Lufttryksområde: 0,4~0,6MPa
  • Strømforsyning: 220V±5% 50/60Hz
  • Strømforbrug: 0,6kw-2,8kw
  • Enkeltmaskinestøj: ≤50dB
  • Egenvægt: 200-600 kg
  • Samlet mål (mm): L*B*H=1600×1000×1800mm
Se video

Automatisk overløbspåfyldningsmaskine til påfyldningsmaskine til væskefyldte glasflasker væskeniveausensormåling

Automatisk overløbsfyldningsmaskine bruges typisk i forbrugeremballageapplikationer, hvor der kræves et ensartet visuelt (kosmetisk) fyldningsniveau.

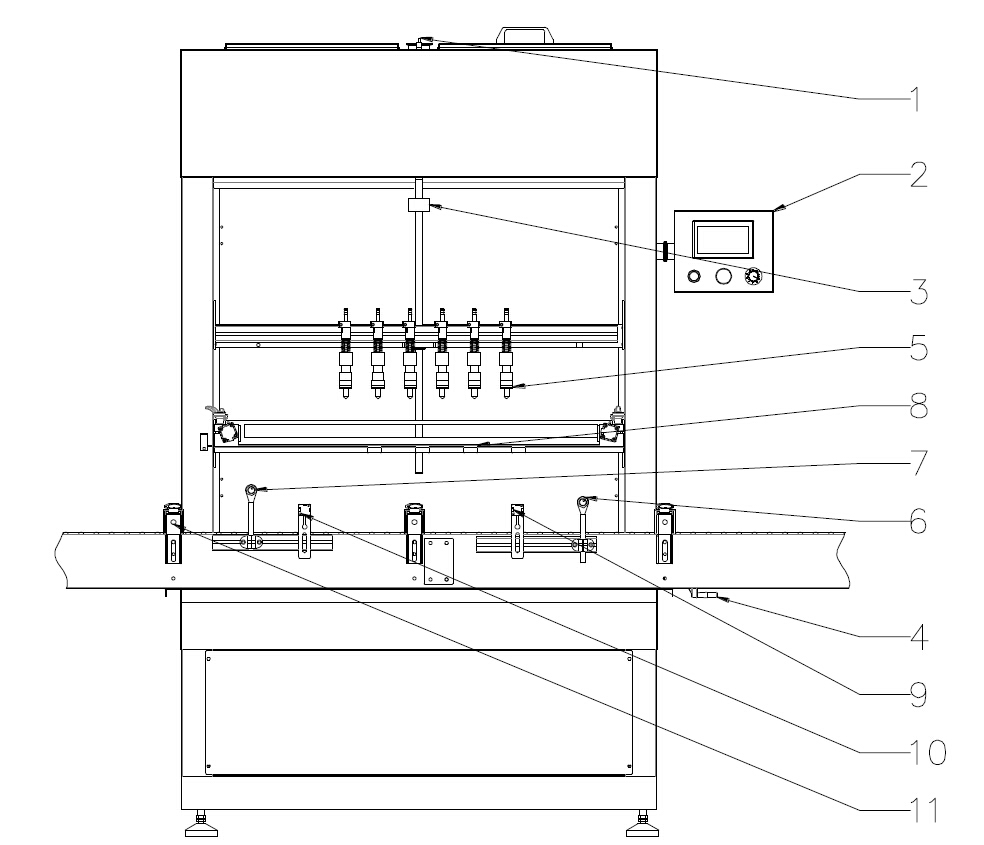

Tegning af overløbsvæskefyldningsudstyr (eksempler med 6 hoveder overløbspåfyldningsudstyr)

overløbspåfyldningsmaskineri automatic.jpg

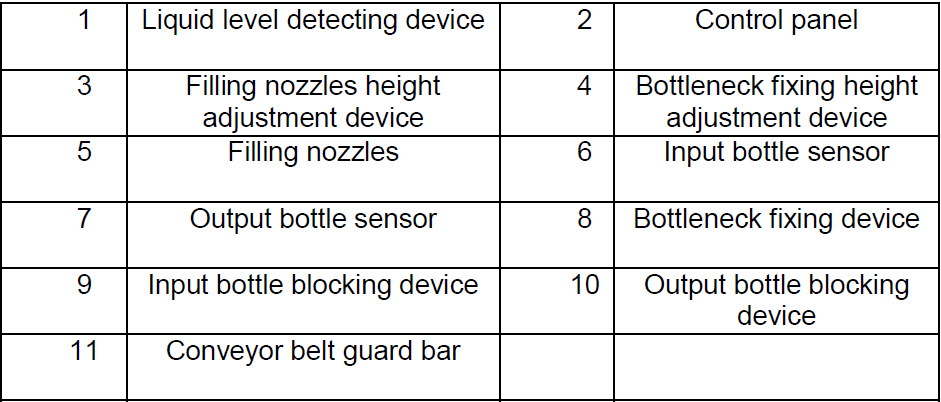

overløbspåfyldningsudstyr til skumprodukter.jpg

Det ønskede flydende produkt, der skal fyldes, holdes i et rustfrit stålreservoir og pumpes derefter ind i en manifold for at sprede produktet til hver af dine påfyldningsdyser. Når produktet når det ønskede kosmetiske påfyldningsniveau i hver flaske, flyder overskydende produkt eller skum tilbage til reservoiret. Fordelene ved overløbsfylderen inkluderer jævne fyldningsniveauer, variabel trykpumpehastighedskontrol (for at reducere skum) og nem betjening.

Denne Filler er fremstillet med en kraftig 304 rustfrit stål, højkvalitets tig-svejset rørramme og fås med 1 til 16 Fill Heads. Den leveres også som standard med PLC-kontroller og farveberøringsskærm HMI, et rustfrit stålreservoir og pneumatiske indekseringsporte plus mange flere funktioner. Muligheder er tilgængelige for endnu mere alsidighed.

automatisk overløbspåfyldningsmaskine bruges almindeligvis til påfyldning af drikkevarer og andre tynde produkter, især hvor skum- eller flaskeinkonsekvens kan være et problem. VKPAK automatisk overløbsfyldning kan bygges til at passe til sanitære, farlige, brandfarlige og ætsende miljøer.

Teknik


  • Model: VK-OF
  • Antal påfyldningsdyser: 6-16 hoveder
  • Lufttryksområde: 0,4~0,6MPa
  • Strømforsyning: 220V±5% 50/60Hz
  • Strømforbrug: 0,6kw-2,8kw
  • Enkeltmaskinestøj: ≤50dB
  • Egenvægt: 200-600 kg
  • Samlet mål (mm): L*B*H=1600×1000×1800mm

Karakteristisk:

  • Menneske-maskine engelsk grænseflade, intelligent kontaktskærm, menneskeligt design, nem betjening.
  • Specielle overløbsfyldningsdyser, nøjagtighedsniveaufyldning.
  • Program logic controller (PLC),
  • Det er nemt at ændre størrelse eller ændre parametre.
  • Pneumatiske elementer er alle importerede, stabilitet og pålidelighed.
  • Foto-elektrisk sensing og pneumatisk forbindelseskontrol, automatisk beskyttelse mod mangel på flaske.
  • Tæt positioneringsdesign, let styring, velegnet til pakning af alle størrelser af flasker.
  • Hele maskinen er designet i henhold til kravene i GMP.

Valgmuligheder:

  • Påfyldningsdyser kan udstyres i henhold til outputtet.
  • Anti-korrosiv konfiguration er tilgængelig for produkter med højt syreindhold eller alkali.

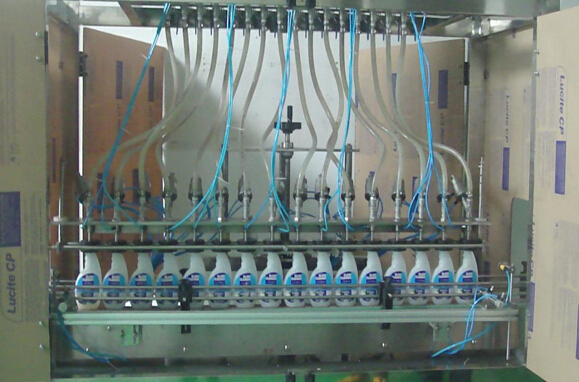

anti-skum påfyldningsmaskine overfiller level.jpg

16 hoveder overløbsarkiveringsmaskiner til påfyldning af flydende sæbe

Flere billeder af overløbsfyldningsmaskiner (f.eks. 6 hoveder)

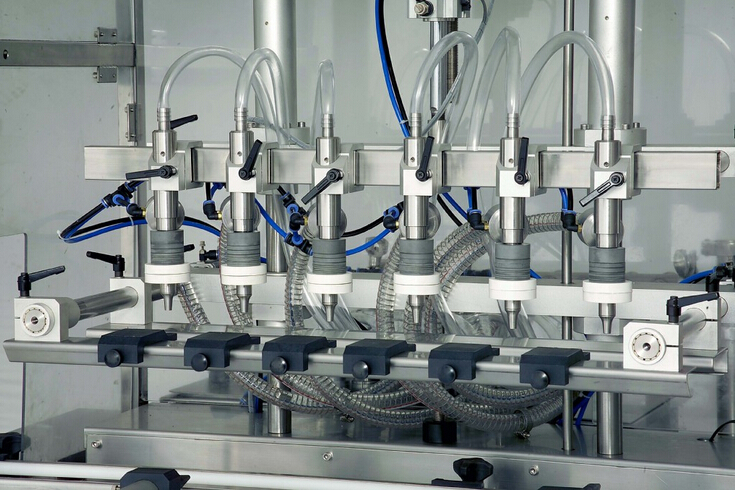

Tæt skud til påfyldningsmaskine overløbsfylder

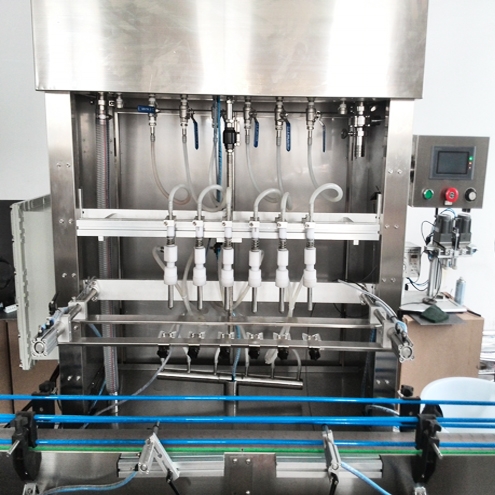

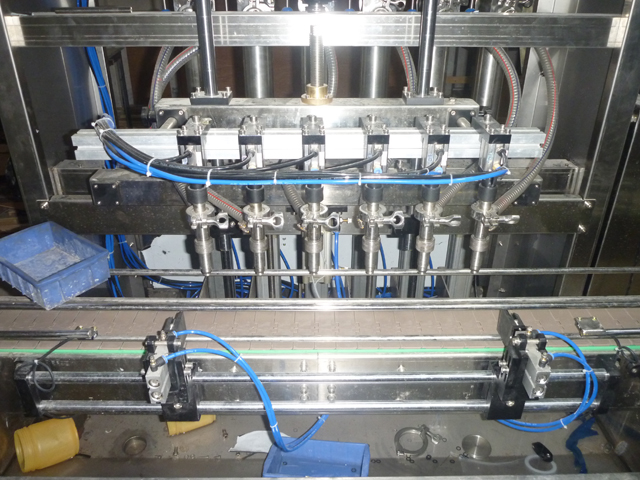

6 påfyldningsdyser til overløbspåfyldningsmaskiner .JPG

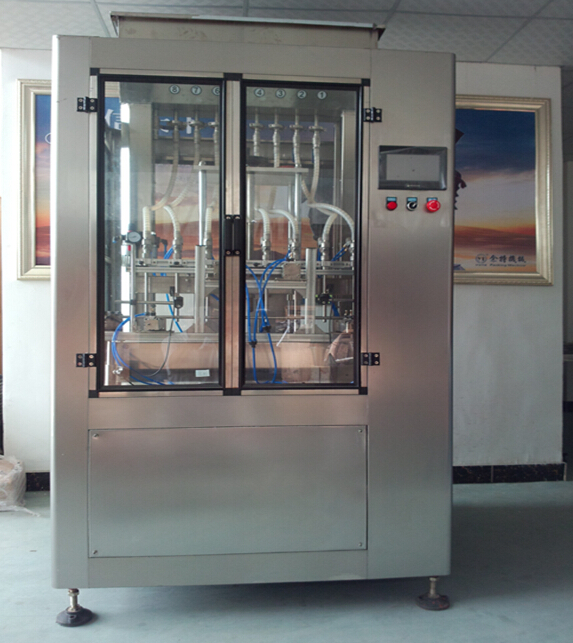

Med beskyttelseskammer til overløbspåfyldningsmaskineri


Kammertilsat overløbspåfyldningsmaskine automatisk med transportbånd

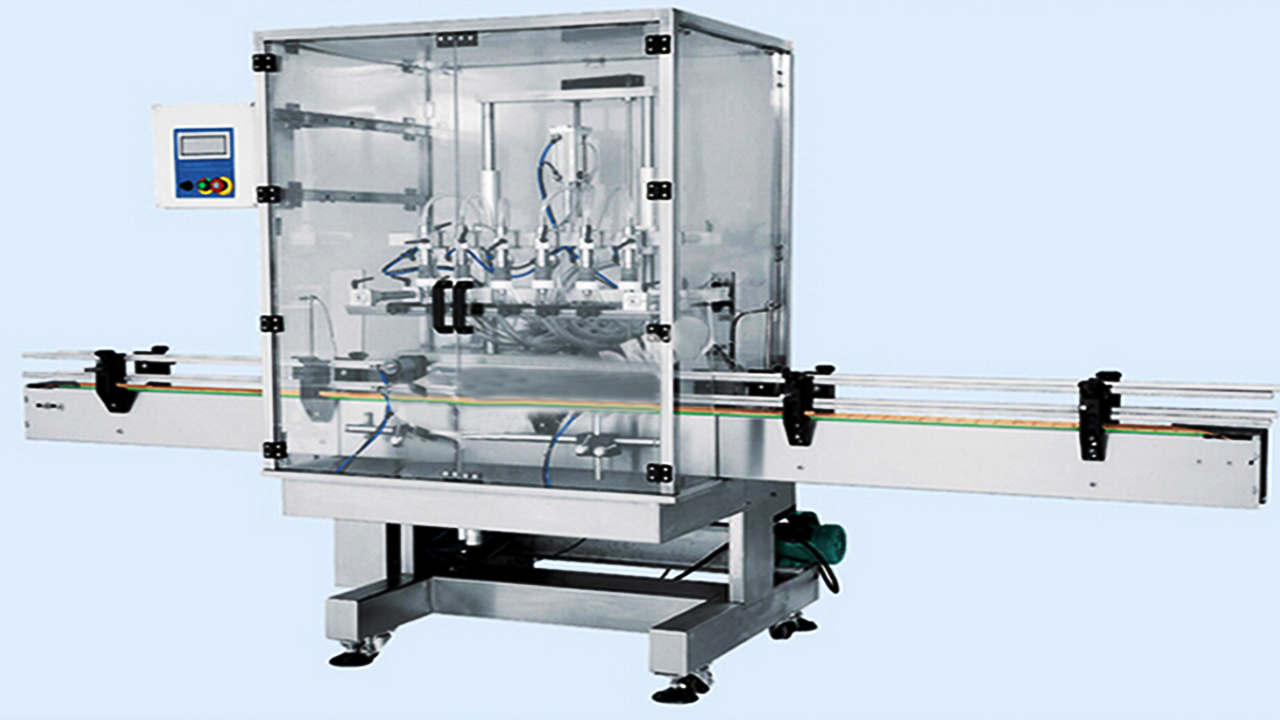

overløbsfyldningsmaskineri lineær

Opsætningsprocedure for automatisk påfyldningsmaskine:

Juster transportbåndets beskyttelsesstang

Sæt flaskerne under påfyldningsdyserne (5), juster bredden af transportbåndets beskyttelsesstang (11), lav flaskehalsen og påfyldningsdysen i samme plan.

Juster påfyldningsdyserne

Afhængig af størrelsen på flaskerne skal du justere afstanden mellem hver påfyldningsdyse(5), prøv at gøre påfyldningsdyserne(5) tæt på midten af maskinen.

Juster højden på flaskehalsfikseringsenheden

I henhold til højden af flaskehalsen, juster håndhjulet på flaskehalsfastgørelsesanordningen (4), få flaskehalsfikseringsbrættet til at fastgøre det rigtige sted for flaskehalsen.

Juster cylinderen på udgangsflaskeblokeringsenheden

Løsn den femstjernede skrue på udgangsflaskeblokeringsanordningen (10), klik på knappen på flaskecylinderen fra berøringsskærmen og hold cylinderen ude at strække, lav blokeringen, hold kontakten med flasken.

Juster udgangsflaskesensoren

Løsn skruerne på udgangsflaskesensoren (7), sæt sensoren i 5 cm foran udgangsflaskens cylinderblokeringspind (fremadgående retning af transportbåndet)

Juster indgangsflaskesensoren

Start transportbåndet, hold cylinderen ude at strække, anbring mere end to flasker på transportbåndet, løsn skruerne på indgangsflaskesensoren (6), og sæt den nær den anden flaskehals, sørg for, at den kan registrere den anden flaske. Bemærk: Anbring ikke indgangsflaskesensoren (6) under påfyldningsdysen.

Juster cylinderen på indgangsflaskeblokeringsenheden

Løsn den femstjernede skrue på indgangsflaskeblokeringsanordningen (9), find et mellemrum mellem den anden flaske og den tredje flaske og anbring blokeringspinden i dette mellemrum. Klik på knappen på cylinderen ind i flasken fra berøringsskærmen og hold cylinderen ude at strække, få blokeringspinden i kontakt med den tredje flaske. Bemærk: cylinderens strækkehastighed må ikke være for høj.

Juster cylinderen på flaskehalsfastgørelsesanordningen

Løsn skruen på flaskehalsfastgørelsesanordningen (8), lad fikseringspladen komme tæt på flaskehalsen og lås den, juster flaskefikseringsgaflen og sæt den i samme vandrette niveau som flaskehalsen, fastgør flaskefikseringsgaflen, løsn to skruer på begge sider. Klik på knappen på flaskepositioneringscylinderen fra berøringsskærmen og hold cylinderen ude at strække, lad flaskefikseringsgaflen komme i kontakt med flaskehalsen, skru fastholdelsesskruerne på.

Juster højden på påfyldningsdyserne

Klik på knappen på cylinderen ind i flasken, ud af flaskecylinderen, flaskepositioneringscylinder fra berøringsskærmen. Juster håndhjulet på fyldedysernes højdejusteringsanordning (3) og lad bunden af påfyldningsdyserne 2-3 cm højere end flaskehalsen, klik derefter på løftecylinderens knap fra berøringsskærmen, test om påfyldningsdyserne kan stige og falder glat. Følg trinene ovenfor for at foretage fejlfinding og forfine deres observerede bevægelser gentagne gange til en jævn handling.

Juster påfyldningsvolumen

Indtast den passende tidsindstilling i påfyldningstiden på berøringsskærmen i henhold til produktmærkningskapaciteten.

Endelige påfyldningsprodukter efter påfyldning af prøver

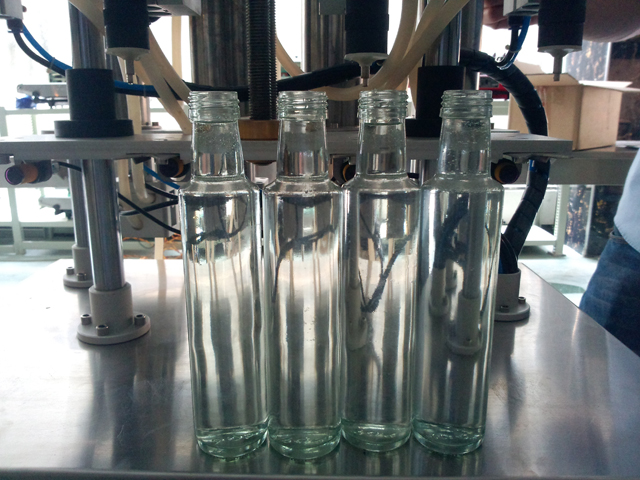

Parfumeflasker

påfyldning parfume.jpg

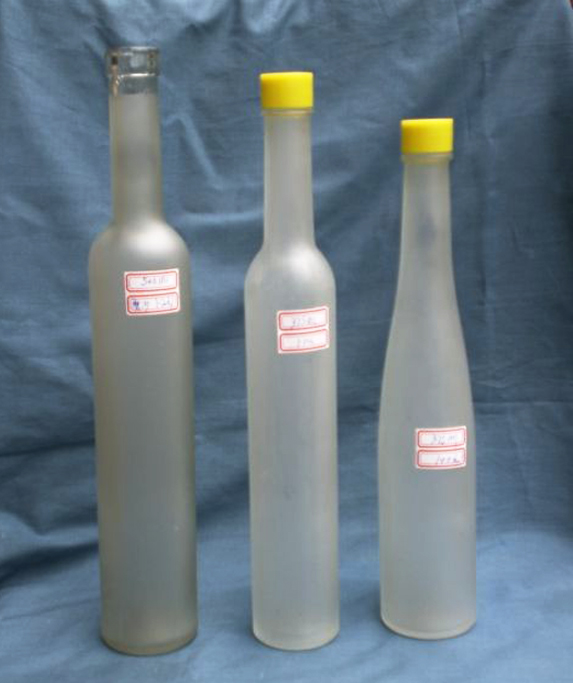

Vinflasker

vinflasker til overløbsfyldning.jpg

Spiselige olieflasker


Trækasse emballage

maskine pakning til 6 hoveder overløbsfylder line.jpg

Garanti: For hele maskinen kræver den 1 års garanti. (Udelukket fra garantien er problemer på grund af uheld, forkert brug, forkert anvendelse, opbevaringsskader, uagtsomhed eller ændring af udstyret eller dets komponenter. Også den let knækkede reservedel er ikke inkluderet i garantien)

Installation: Når maskinen ankommer til din fabrik, hvis du har brug for det, vil vores tekniker gå til dit sted for at installere og teste maskinen og også træne din medarbejder til at betjene maskinen (tidspunktet for tog afhænger af din arbejder). Udgifterne (flybillet, mad, hotel, rejsegebyret i dit land) skal stå på din konto, og du skal betale for teknikeren 150 USD pr. dag. Du kan også gå til vores fabrik for at træne.

Efter service: Hvis du får problemet på maskinen, vil vores tekniker gå til dig for at reparere maskinen så hurtigt som muligt. Prisen skal stå på din konto (som ovenfor).
